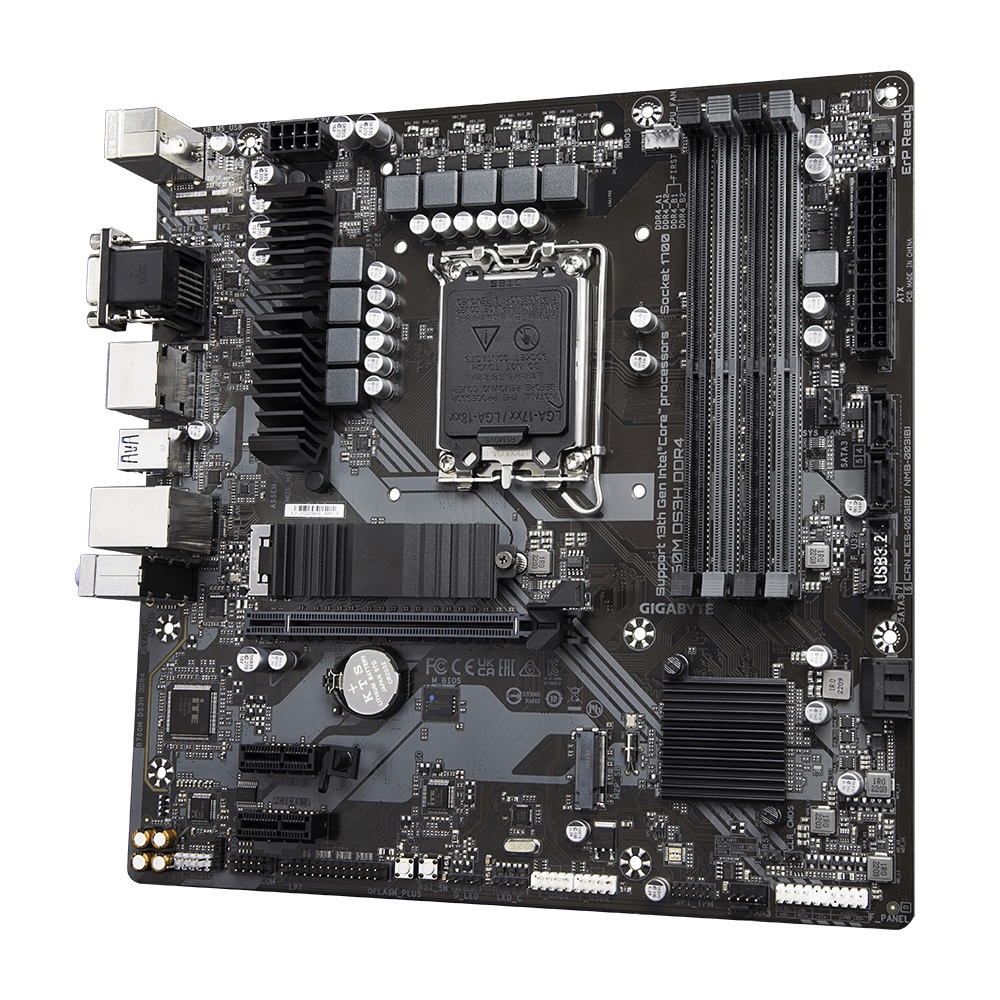

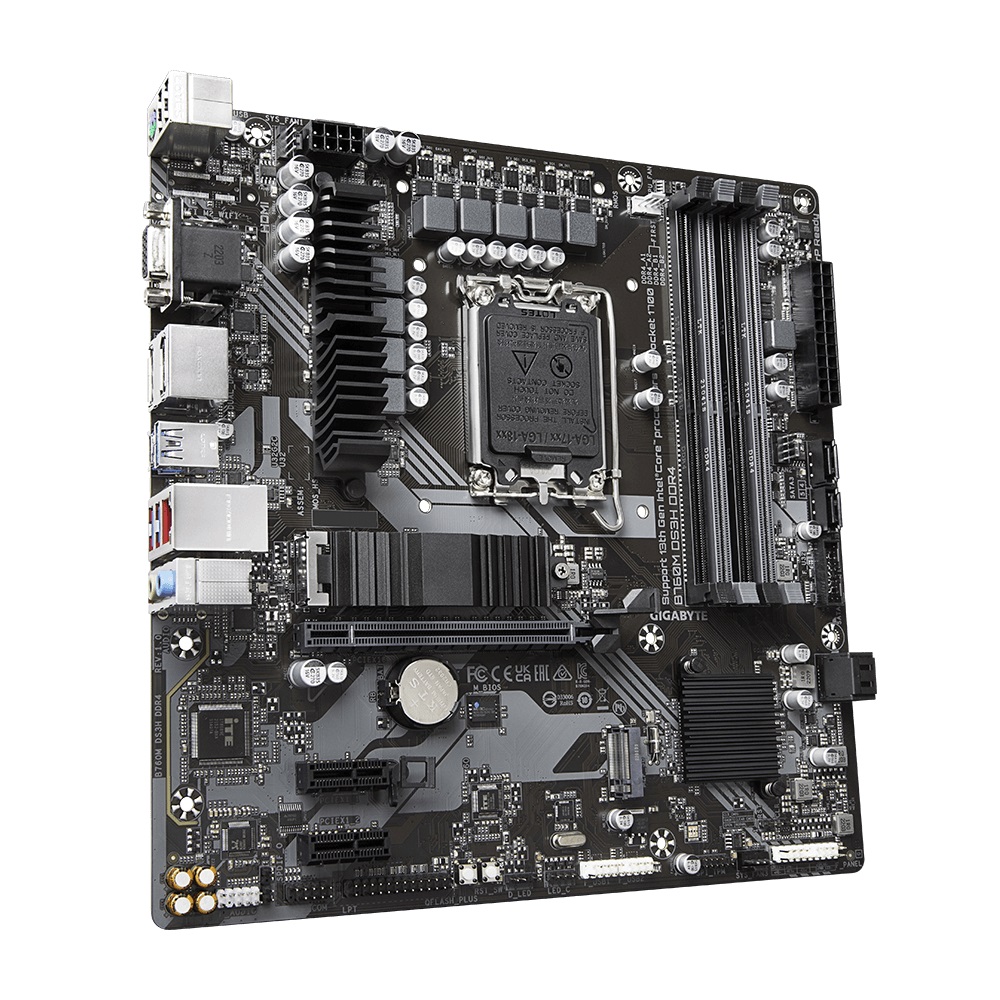

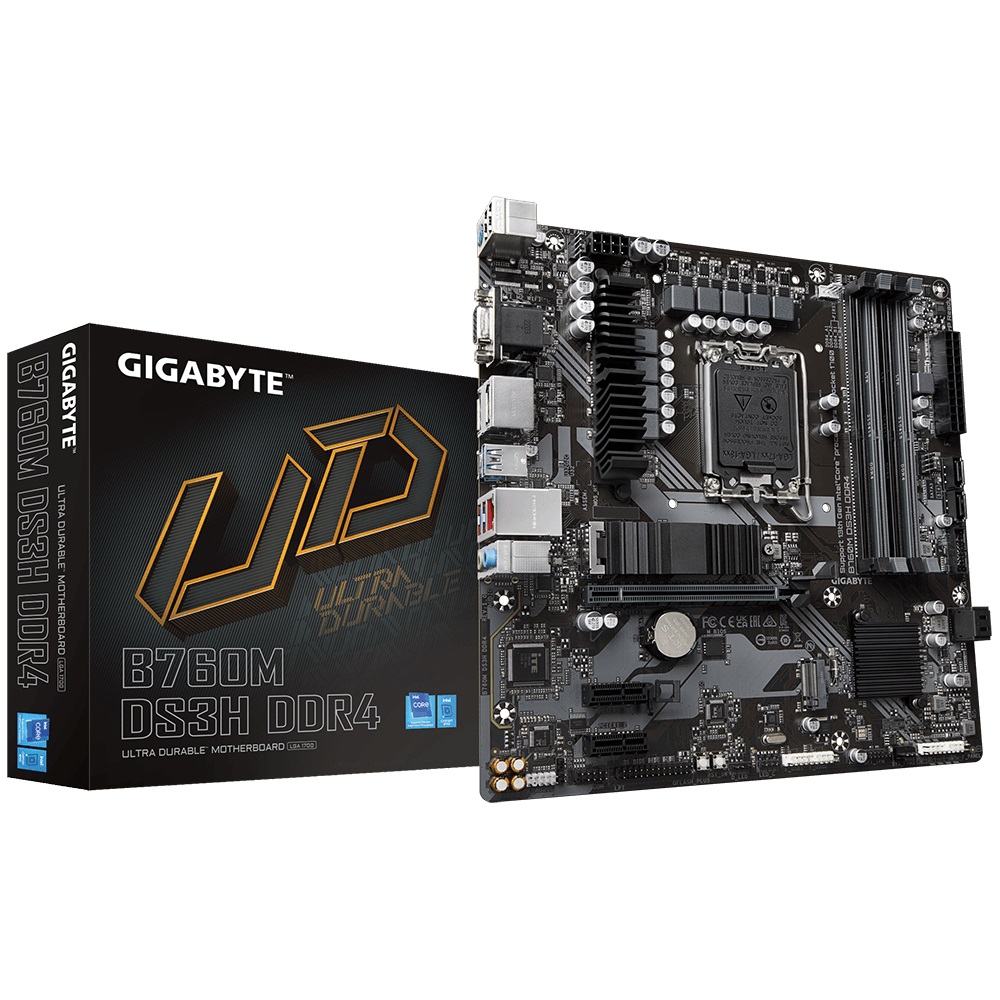

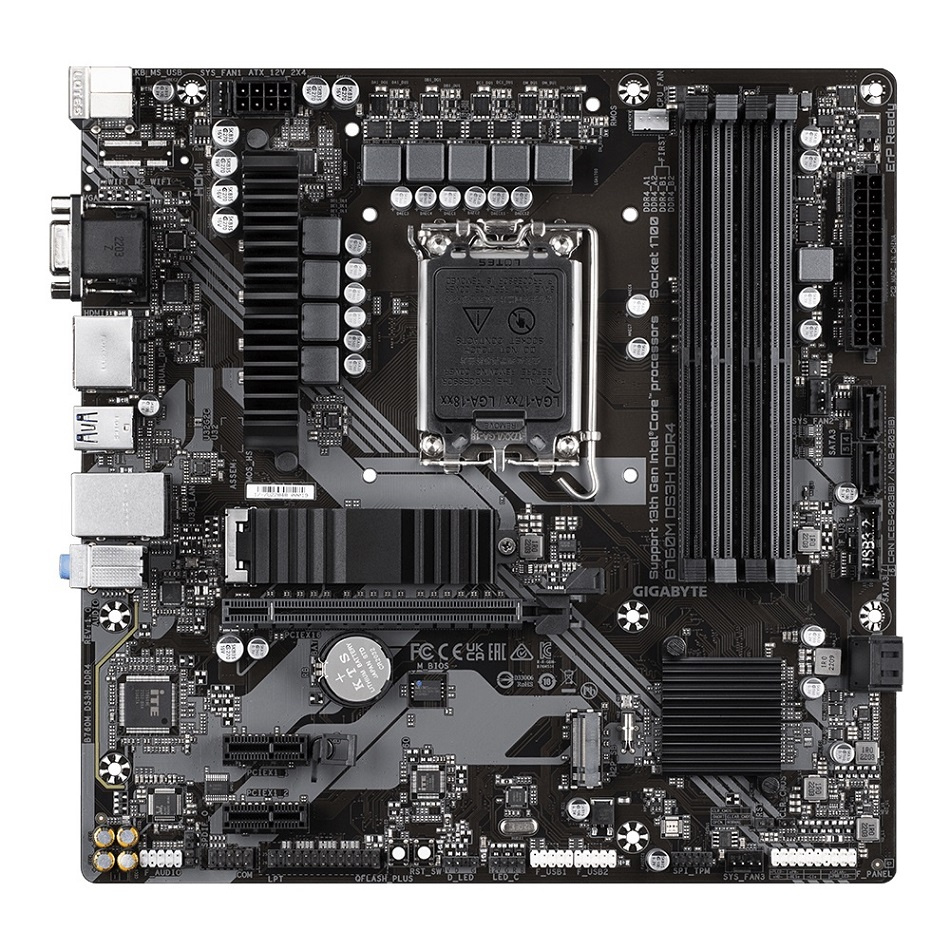

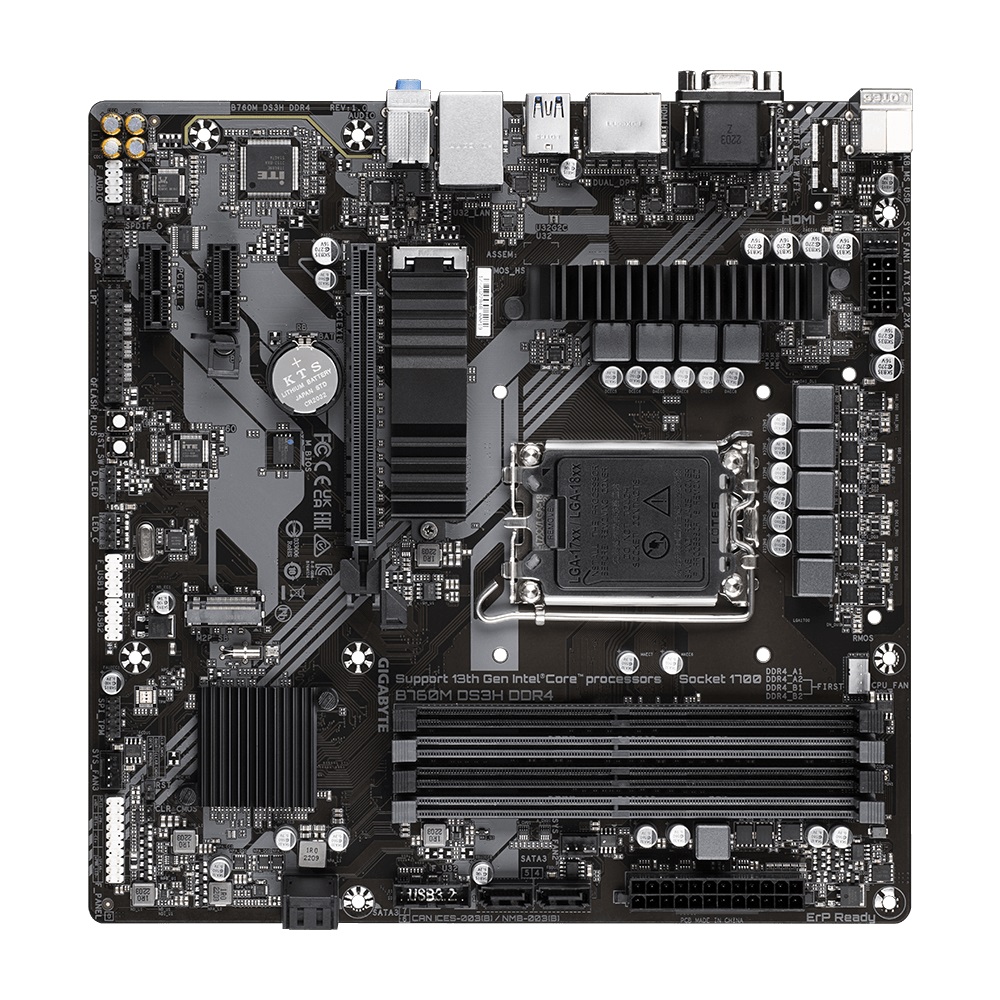

GIGABYTE B760M DS3H DDR4/LGA 1700/mATX
GIGABYTE B760M DS3H DDR4/LGA 1700/mATX
GIGABYTE B760M DS3H DDR4 (rev. 1.0)
Chipset: Intel® B760 Express
Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x D-Sub
* 1x HDMI® 2.0
* 2x DisplayPort 1.2
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16
* 1x PCI Express x1 podporuje PCIe 3.0 a běží na x1
Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA
USB:
Zadní USB (celkem 6 portů)
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 6 portů)
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

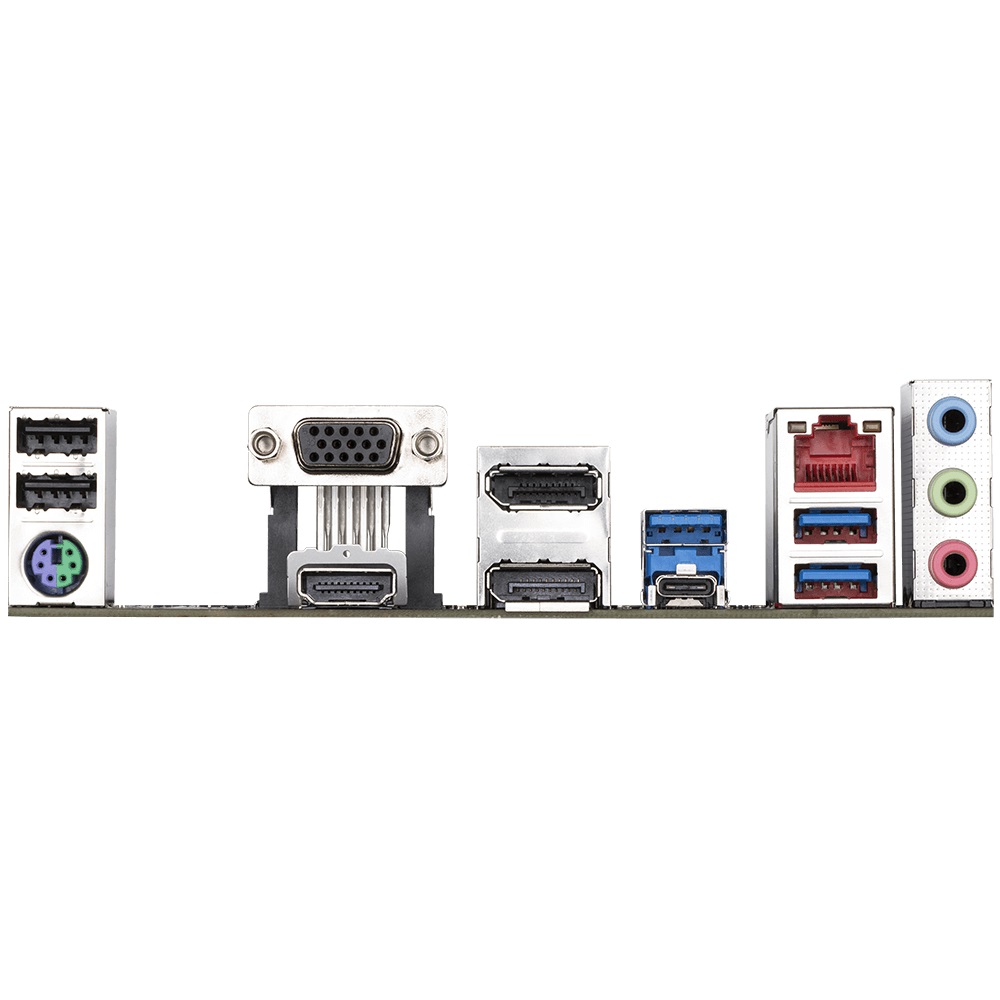

Porty na zadním panelu:
* 1x USB typ-C® s podporou USB 3.2 Gen 2
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 2x DisplayPort
* 1x D-Sub
* 1x HDMI 2.0
* 1x RJ-45
* 3x audio jack
* 1x PS/2 pro klávesnici/myš
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 3x system fan headers
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 1x adresovatelný LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 1x serial port header
* 1x parallel port header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x tlačítko reset
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper
BIOS: 1x 128Mb flash, AMI UEFI BIOS
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-DS3H-DDR4-rev-10#kf
B760M DS3H DDR4
- Patice Intel LGA 1700: Podpora procesorů Intel 13. a 12. generace
- Bezkonkurenční výkon: Hybridní 6+2+1fázové digitální řešení VRM
- Dual Channel DDR4: 4*DIMMs s podporou paměťových modulů XMP
- Úložiště nové generace: 2*Konektory PCIe 4.0 x4 M.2
- M.2 Thermal Guard: Pro zajištění výkonu M.2 SSD
- EZ-Latch: Slot PCIe 4.0 x16 s rychloupínacím designem
- Rychlé sítě: 2,5GbE LAN
- Rozšířená konektivita: Zadní USB-C 10Gb/s, DP, HDMI
- Smart Fan 6: Funkce vícenásobných teplotních čidel, hybridní hlavice ventilátoru s funkcí FAN STOP
- Q-Flash Plus: Aktualizace systému BIOS bez instalace procesoru, paměti a grafické karty
PODPORA DDR4 XMP AŽ 5333MHz A VÍCE
GIGABYTE nabízí testovanou a osvědčenou platformu, která zajišťuje správnou kompatibilitu s profily až do 5333MHz a více. Jediné, co musí uživatelé udělat pro dosažení tohoto zvýšení výkonu, je zajistit, aby jejich paměťový modul podporoval XMP a aby byla funkce XMP aktivována a povolena na jejich desce GIGABYTE.
GIGABYTE M.2 THERMAL GUARD
S ohledem na odolnost nabízí GIGABYTE tepelné řešení pro M.2 SSD zařízení. M.2 Thermal Guard zabraňuje throttlingu a úzkému hrdlu vysokorychlostních M.2 SSD disků, protože pomáhá odvádět teplo dříve, než se stane problémem.
SMART FAN 6
Smart Fan 6 obsahuje několik unikátních funkcí chlazení, které zajišťují, že herní počítač si zachová svůj výkon a zároveň zůstane chladný a tichý. Více headerů ventilátoru může podporovat ventilátor a čerpadlo PWM/DC a uživatelé mohou snadno definovat křivky jednotlivých ventilátorů na základě různých teplotních čidel na celé desce prostřednictvím intuitivního uživatelského rozhraní.
KONEKTIVITA
Základní desky GIGABYTE umožňují maximální zážitek z připojení s bleskovou rychlostí přenosu dat prostřednictvím sítě a úložiště nové generace.
PERSONALIZACE
Základní desky GIGABYTE obsahují několik užitečných a intuitivních programů, které pomáhají uživatelům ovládat každý aspekt základní desky a poskytují přizpůsobitelný světelný efekt s vynikající estetikou, která odpovídá vaší jedinečné osobnosti.
PCIE EZ-LATCH
Snadné odblokování západky slotu PCIe při vyjmutí grafické karty ze slotu PCIe.
Upozornění:
Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
