LANBERG SWITCH 24X 100MB POE+/2X COMBO RACK 19" GIGABITOVÝ ETHERNET 250W

Přepínač PoE+ je nepostradatelným aktivním zařízením v každé síťové struktuře, které využívá přenos energie prostřednictvím strukturované kabeláže. RSFE-24P-2C-250 je určen pro všechny instalace: domácí, podnikové, slaboproudé, monitorovací, IP, VoIP, sítě kabelové televize, a zejména najde uplatnění v poplachové, požární a přístupové infrastruktuře.

Kromě primární funkce přepínače, tj. zpracování provozu ethernetových rámců mezi porty, navíc zajišťuje napájení jednotlivých zařízení v režimu PoE/PoE+ - standardy 802.3af a at. Díky tomu je možné zařízením poskytnout celkový výkon až 250 W. A to vše společně se současným přenosem dat do nich.

To šetří zdroje, prostor i čas, který by bylo nutné věnovat instalaci samostatné elektrické a síťové instalace. To je důležité zejména v případě, že je síť rozptýlená a její koncová zařízení nemají přístup ke zdroji napájení, tím spíše, jsou-li namontována venku.

Přepínač je vybaven celkem 28 porty, z toho 24 porty PoE+ (Fast Ethernet) a 2 porty Uplink (Combo Gigabit). Promyšlená konstrukce a důraz na kvalitu komponent poskytuje uživateli až 250 W celkového reálného výkonu pro koncová zařízení, což znamená možnost současného připojení: - 16 zařízení IEEE 802.3af (max. 15 W na port) nebo, - 8 zařízení IEEE 802.3at (max. 30 W na port).

Zbývající 2 porty (Uplink) jsou vyhrazeny pro výměnu datových přenosů mezi 24 porty PoE+ a externími zařízeními. V případě monitorovacích/řídicích systémů je to obzvláště užitečné, protože to uživateli umožňuje ripovat záznam z kamer do DVR a zároveň sdílet stream dále (na druhém portu), např. v místní síti nebo na internetu.

Není vždy zcela jasné, jak se přepínač zachová, když je překročen dostupný rozpočet PoE. Existuje několik možností: port, který překročí rozpočet, bude odpojen, nebo bude připojen náhodný či poslední. Jaké bude v posledním případě jejich pořadí po výpadku napájení a jeho obnovení, když budou všechny připojeny k přepínači současně?

Společnost Lanberg v přepínačích řady RS představila inovativní řešení, které díky jednoduchosti principu fungování odstraňuje jakékoli pochybnosti o mechanice fungování portů.

V okamžiku, kdy je překročen rozpočet PoE (např. zařízením připojeným k portu 1), začne přepínač odpojovat porty PoE počínaje nejvyšším číslováním, dokud součet zátěží nepřekročí dostupný rozpočet; provoz zbývajících portů zůstane zachován. Ty, které jsou odpojeny, zůstanou v tomto stavu, dokud se zatížení PoE nesníží.

Funkce je určena především pro náročné aplikace, které kladou důraz na bezpečnost a nepřetržitost provozu, kde některá zařízení musí pracovat nepřetržitě bez ohledu na situaci. V takových případech přepínače Lanberg umožní uživateli chránit citlivá zařízení tím, že je připojí k portům s nejnižším číslem.

Standardní přepínače podle normy umožňují zařízením pracovat až do vzdálenosti 100 metrů na jednom úseku kabelu. Někdy se však ukáže, že vzhledem k rozsáhlé páteřní síti a složitému prostředí je při vývoji kabeláže a sítí nutné vlastní řešení, které jde nad rámec normy. V případě monitorovacích řešení se jedná o poměrně častý problém, nejčastěji kvůli příliš velké vzdálenosti mezi distribučním zařízením a koncovým zařízením.

Přepínače Lanberg mají funkci, která umožňuje přenos dat (max. 10 Mb/s) a napájení PoE+ až na vzdálenost 250 m na jednom kabelovém segmentu s oddělením portů PoE mezi sebou (VLAN). Stačí přepnout tlačítko do polohy "PoE+ Extend 250 m" na šasi, aby byl zajištěn provoz na větší vzdálenost a oddělení portů 1 ~ 24.

Toto řešení bylo zavedeno pro monitorovací a IP systémy a systémy kontroly přístupu, zejména pokud jsou koncová zařízení umístěna venku bez možnosti instalace dalších síťových rozvodů.

Samotný přepínač i zařízení k němu připojená jsou opakovaně vystavena různým nebezpečím, včetně elektrických výbojů, které mohou procházet napájecími i síťovými kabely.

S ohledem na bezpečnost zařízení i jejich uživatelů vybavila společnost Lanberg přepínač integrovaným ochranným obvodem proti výbojům, který zaručuje ochranu 4 kV pro všechny porty a účinně snižuje jejich poškození v důsledku přepětí.

Za standardních podmínek bude provoz sítě pokračovat bez přerušení, přepínač bude pracovat bez jakýchkoli výpadků a uživatel získá bezpečnost provozu zařízení i infrastruktury.

Řada spínačů RS se vyznačuje nejen kvalitou zpracování, jednoduchostí použití, funkčností přístroje, ale také doplňkovostí z hlediska montáže a případně dodávaného příslušenství.

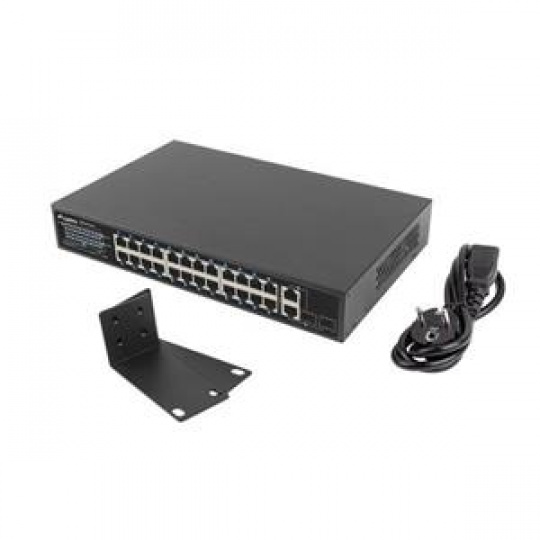

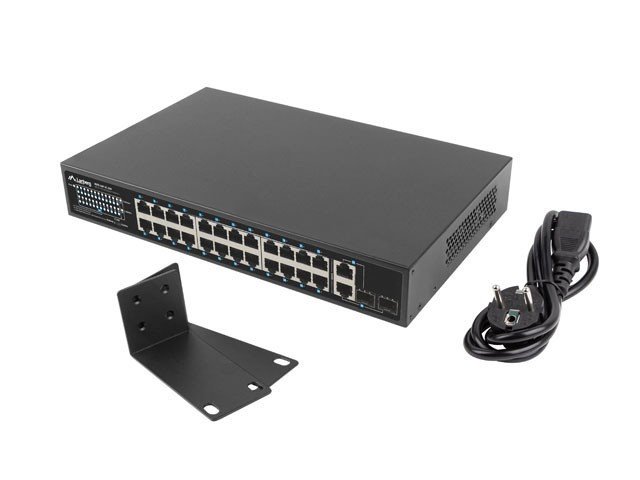

Společnost Lanberg představila sadu příslušenství pro všestrannou montáž svých spínačů. RSFE-24P-2C-250 se dodává s montážními ušima pro 19" skříně a sadou montážních šroubů (kromě M6). To umožňuje širší použití a větší volnost instalace přepínačů řady RS.

Počet portů Ethernet
26
Počet optických portů
2
Počet portů POE
24
Specifikace portů
24x 100BASE-T 802.3af/802.3at PoE+, 2x port RJ45 (1 Gb/s) nebo 2x slot SFP (1 Gb/s) - Combo UpLink
Maximální rychlost síťového spojení
1 Gb/s
Typ síťového propojení
Ethernet, Vlákna
Management
Nespravované stránky
Specializované stránky
Průmyslové, Rack
Velikost
19"
Typ pláště
Rack 19"
Hodnocení odolnosti proti povětrnostním vlivům
IP20
Čipová sada
Realtek - RTL8326B
Podpora PoE
Ano
Standardy PoE
802.3af, 802.3at
Typ napájení PoE
PoE, PoE+
Celkový rozpočet na PoE
250 W
Maximální výkon na port
30 W
Vyrovnávací paměť
4 Mbit
Bandwith
8.8 Gbps
Tabulka adres MAC
8K
Chlazení
Ventilační otvory, Ventilátor
Požadavky na napájení
100 ~ 240 V AC
Přepěťová ochrana
4 kV
Kompatibilní s rámečky Jumbo
9216 (B)
Pakety za sekundu
6.55 pps
IGMP snooping
Ne
Proxy server IGMP
Ne
Plug & Play
Ano
Příkazový řádek
Ne
Ochrana smyčky STP
Ne
Pracovní signál
LED
Kabelové standardy
IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3z 1000Base-LX/SX
Funkce
Funkce inteligentního odpojení portu PoE, Režim Extend, VLAN
Materiál
Kov
Software
Ne
Výška ICT
1 U
Délka
207 mm
Šířka
320 mm
Výška
44 mm
Hmotnost
2.5 kg
Teplota prostředí
5 - 55 °C
Vlhkost prostředí
0 - 80 %
