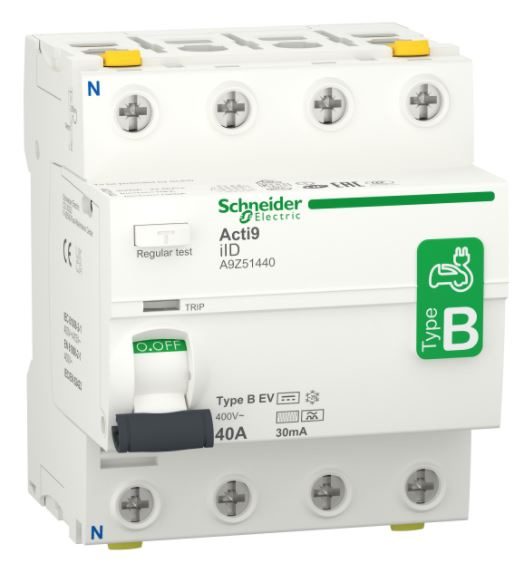

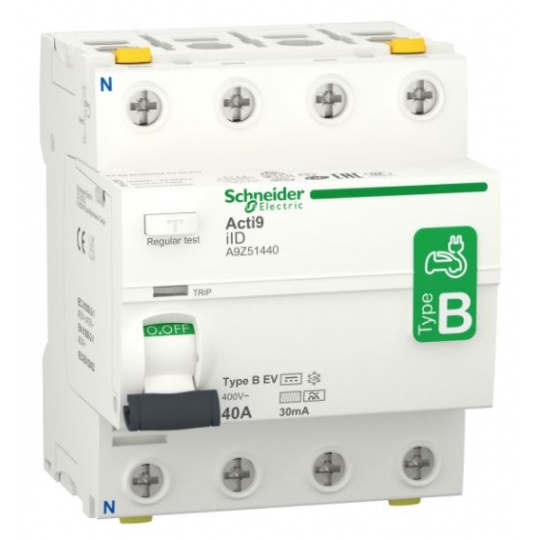

ZÁKLADNÍ POPIS: Řada Acti9 Označení výrobku Acti9 iID Typ produktu nebo součásti Proudový chránič (RCCB) Označení přístroje IID Použití zařízení Electrical Vehicle charger Popis pólů 4P Umístěni nulového vodiče Vlevo [In] jmenovitý proud 40 A Typ sítě AC Citlivost chrániče 30 mA Doba zpoždění spouště proud. Mžiková chrániče Třída proudového chrániče Type B-EV (Electric Vehicle) Značky kvality VDE NF IMQ KEMA DOPLŇKY: Umístění zařízení v systému Výstup Skupina zdrojů Frekvence sítě 50 Hz [Ue] jmenovité pracovní napětí 400 V AC 50 Hz Jmenovitá vypínací a zapínací Idm 1500 A schopnost Im 1500 A Jmenovitý podmíněný 10 kA zkratový proud [Ui] jmenovité izolační napětí 500 V [Uimp] jmenovité impulzní 6 kV výdržné napětí Signalizace polohy kontaktu Ano Typ ovládání Páčka Místní signalizace Trip indicator ON/OFF indication Montážní režim Nacvaknutím Upevnění Lišta DIN Rozteč 9 mm 8 Výška 88 mm Šířka 72 mm Hloubka 79 mm Barva Bílá Mechanická životnost 20000 cykly Elektrická životnost 15000 cykly Popis voleb pro uzamknutí Zařízení na visací zámek Připojení - svorky Double terminal front 1…35 mm2 rigid Double terminal front 1…25 mm2 flexible Double terminal front 1…25 mm2 flexible with ferrule Double terminal back 1…25 mm2 rigid Double terminal back 1…16 mm2 flexible Double terminal back 1…16 mm2 flexible with ferrule Délka odizolování vodiče 14 mm pro horní nebo dolní připojení Kroutící moment 3,5 N.m horní nebo dolní PROSTŘEDÍ: Standardy IEC 61008-2-1 IEC/EN 62423 EN 61008-2-1 Certifikace výrobku CCC KC Stupeň krytí IP IP20 podle IEC 60529 IP40 (modulární rozvaděč) podle IEC 60529 Stupeň ochrany IK IK05 Stupeň znečištění 3 Kategorie přepětí IV Elektromag.Kompatibilita 8/20 µs impulse withstand, 3 kA conforming to EN/IEC 61008-1 Pracovní nadmořská výška 0...2000 m Teplota okolního vzduchu -25…60 °C pro provoz Teplota okolí pro uskladnění -40…85 °C Stav udržitelné nabídky Green Premium produkt Neobsahuje rtuť Ano WEEE Na trzích Evropské unie musí být produkt likvidován podle pokynů pro zvláštní sběr odpadu a nikdy se nesmí vyhazovat do odpadkových košů.
