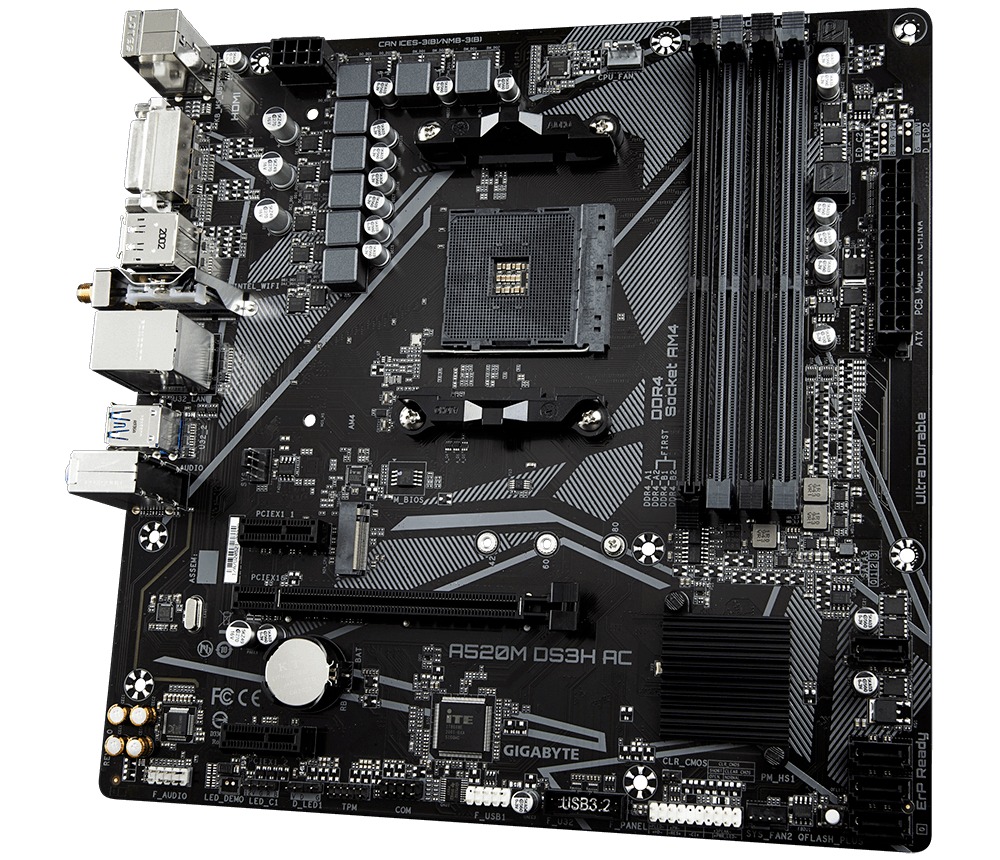

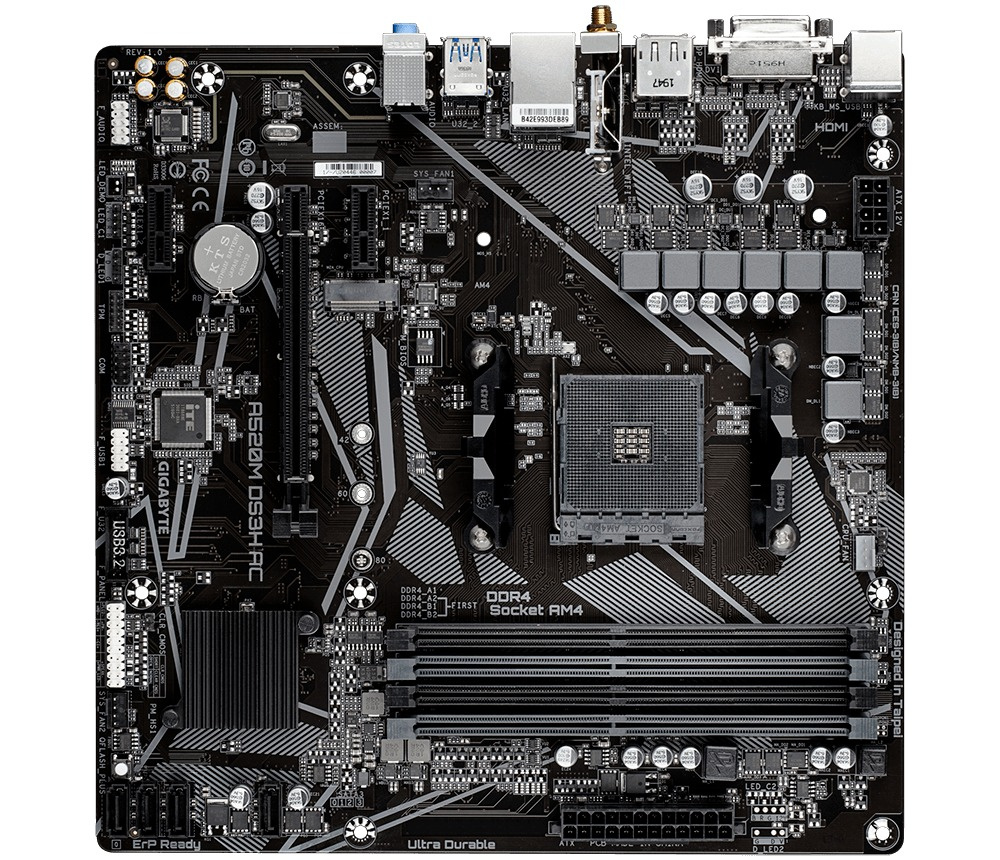

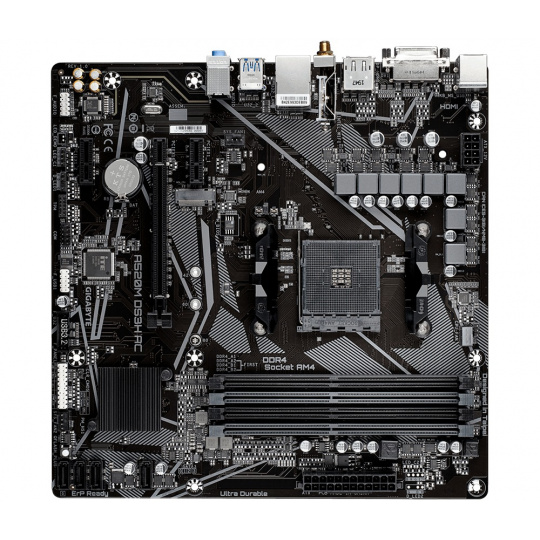

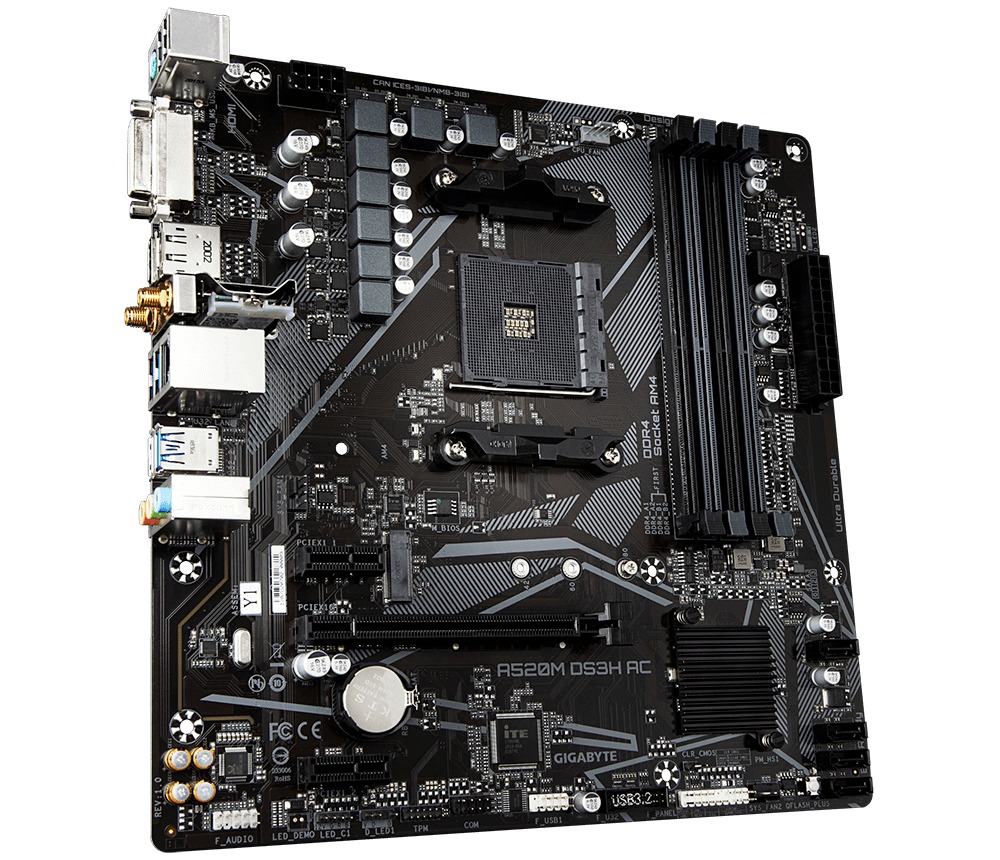

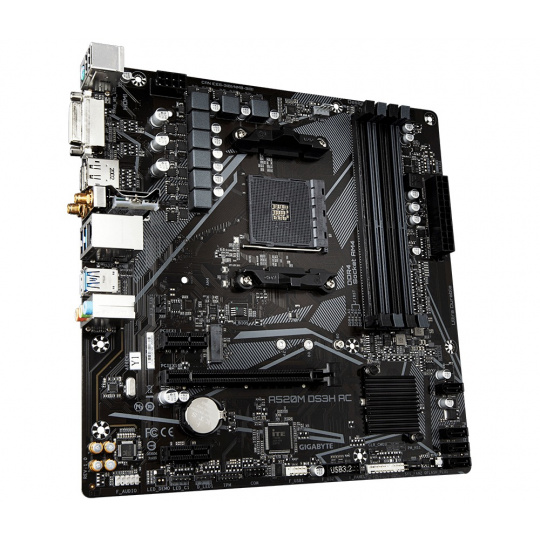

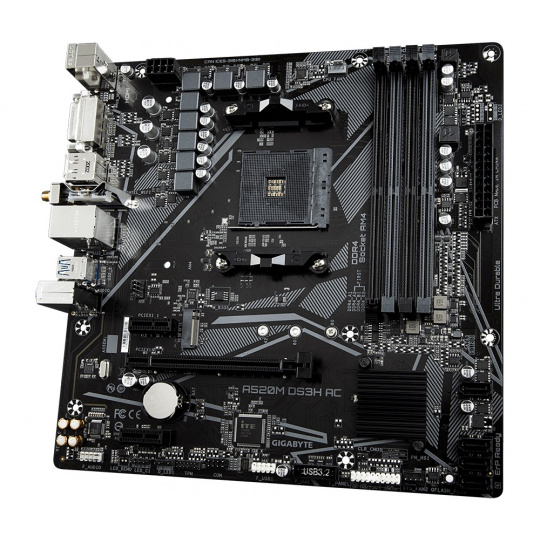

GIGABYTE A520M DS3H AC (rev. 1.x)

Chipset: AMD A520
Rozměrový formát: Mikro ATX (244x244mm)
Podpora pro procesory: AMD Ryzen™ 3. až 5. generace
Patice procesoru: AM4

Paměť:
* 4x DIMM patice podporující až 128GB, DDR4 4400(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x DVI-D port s maximálním rozlišením 1920 x 1200 při 60 Hz
* 1x DisplayPort s maximálním rozlišením 5120 x 2880 při 60 Hz - Podpora pro verzi DisplayPort 1.4, HDCP 2.3 a HDR
* 1x HDMI port s maximálním rozlišením 4096 x 2160 při 60 Hz - Podpora pro verzi HDMI 2.1, HDCP 2.3 a HDR
Zvuková karta:
* Kodek Realtek® Audio
* High Definition Audio
* 2/4/5.1/7.1 kanál
Ethernet: Realtek® GbE LAN
WLAN + Bluetooth:
* Intel® Dual Band Wireless-AC 3168 (pro rev. 1.0, 1.2, 1.3) (802.11 a, b, g, n, ac), podpora frekvenčních pásem 2,4/5 GHz + Bluetooth v4.2
* Intel® Wireless-AC 9260 (pro rev. 1.1) (802.11 a, b, g, n, ac), podpora frekvenčních pásem 2,4/5 GHz + Bluetooth v5.1
* Realtek® RTL8821CE (pro rev. 1.4) (802.11 a, b, g, n, ac), podpora frekvenčních pásem 2,4/5 GHz + Bluetooth v5.0

Rozšiřující sloty:
* 1x PCI Express x16 podporuje PCIe 3.0 a běží na x16
* 2x PCI Express x1 podporuje PCIe 3.0 a běží na x1 (PCIEX1_1, PCIEX1_2)

Úložný prostor:
celkem podporuje 1 slot M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key typ 2242/2260/2280 - podpora PCIe 3.0 x4/x2 SSD
* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/10

USB:
Zadní USB (celkem 6 portů)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1

Přední USB (celkem 4 portů)
* 1x USB 3.2 Gen 1 header - podpora dalšího 1 USB 3.2 Gen 1
* 1x USB 2.0/1.1 header - podpora dalšího 1 USB 2.0/1.1

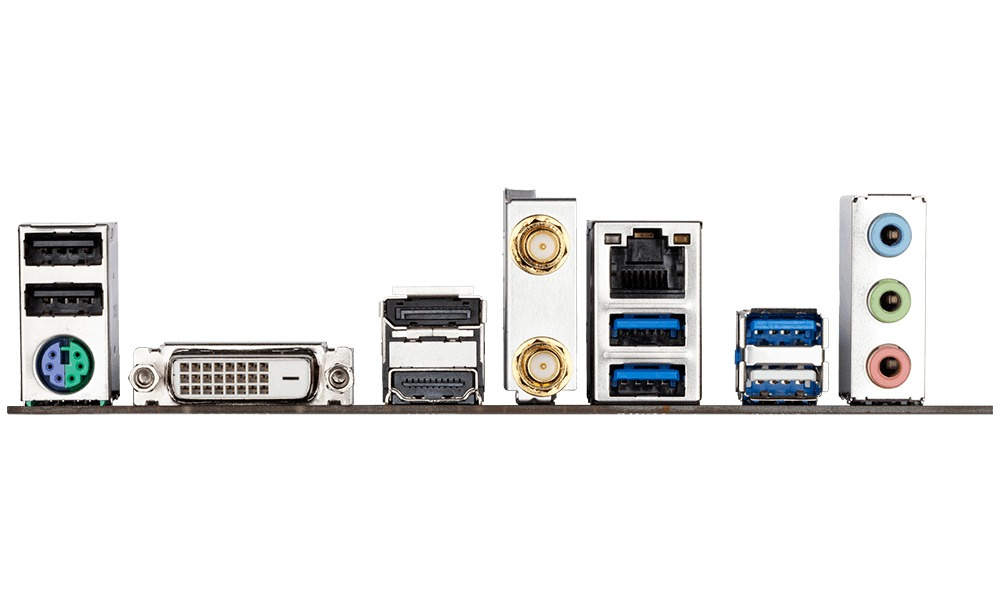

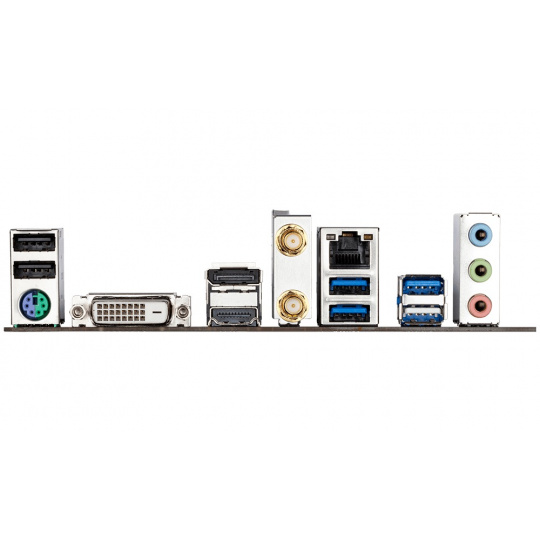

Porty na zadním panelu:
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 1x DVI-D
* 1x HDMI
* 1x DisplayPort
* 1x PS/2
* 1x RJ-45
* 2x anténní konektor SMA (1T1R)
* 3x audio jack

Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 2x system fan headers
Související s úložištěm
* 1x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 1x USB 2.0/1.1 header
Ostatní
* 1x adresovatelný LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x serial port header
* 1x Clear CMOS jumper
* 1x Q-Flash Plus tlačítko
* 1x Trusted Platform Module header (2x6 pin, pouze pro modul GC-TPM2.0_S)

BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.cz/motherboards/A520M-DS3H-AC-rev-1x/Key-Features

---
