GIGABYTE B650M D3HP AX/AM5/mATX
GIGABYTE B650M D3HP AX/AM5/mATX

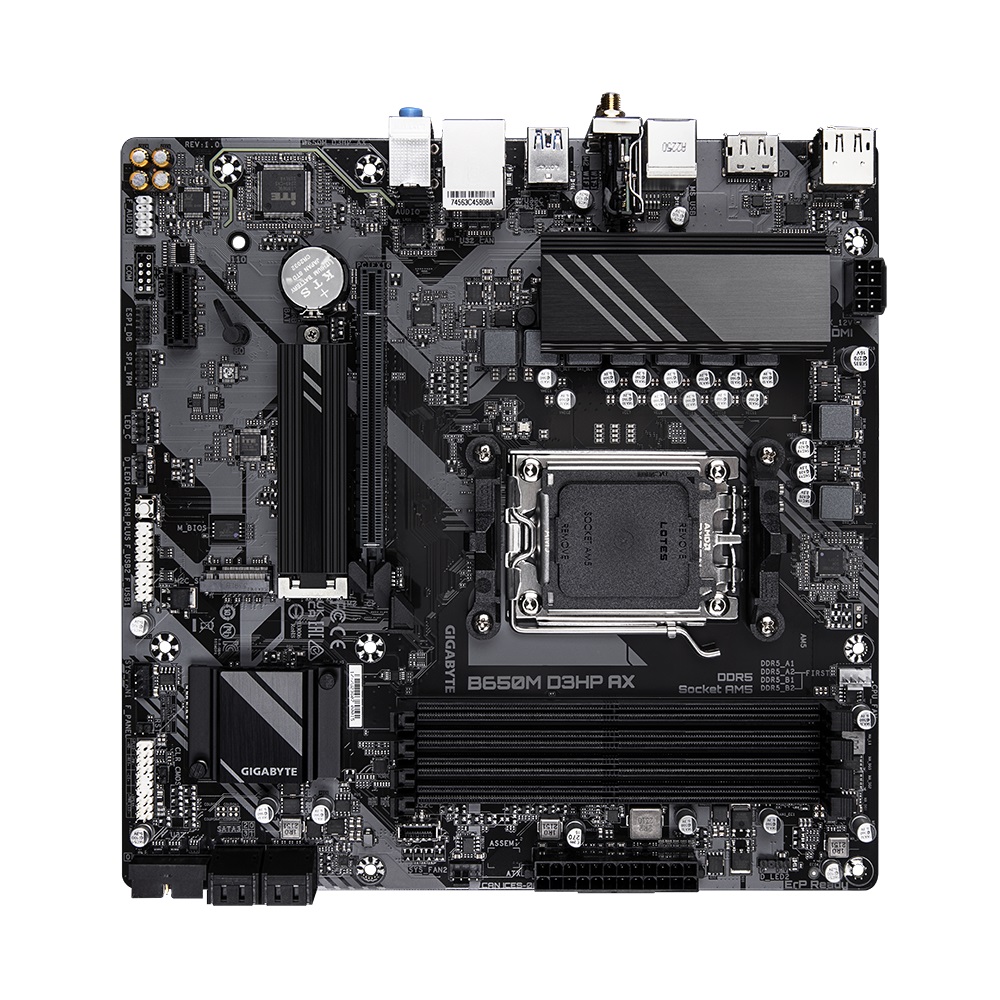

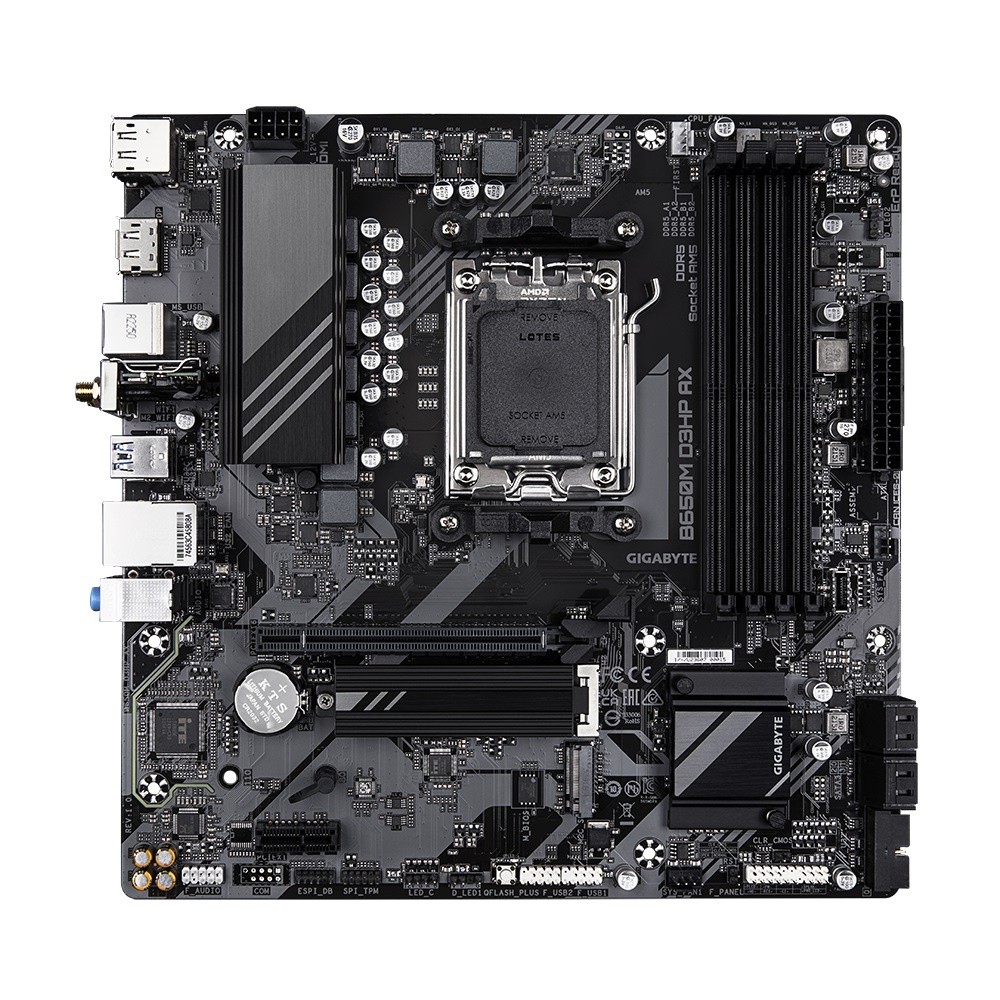

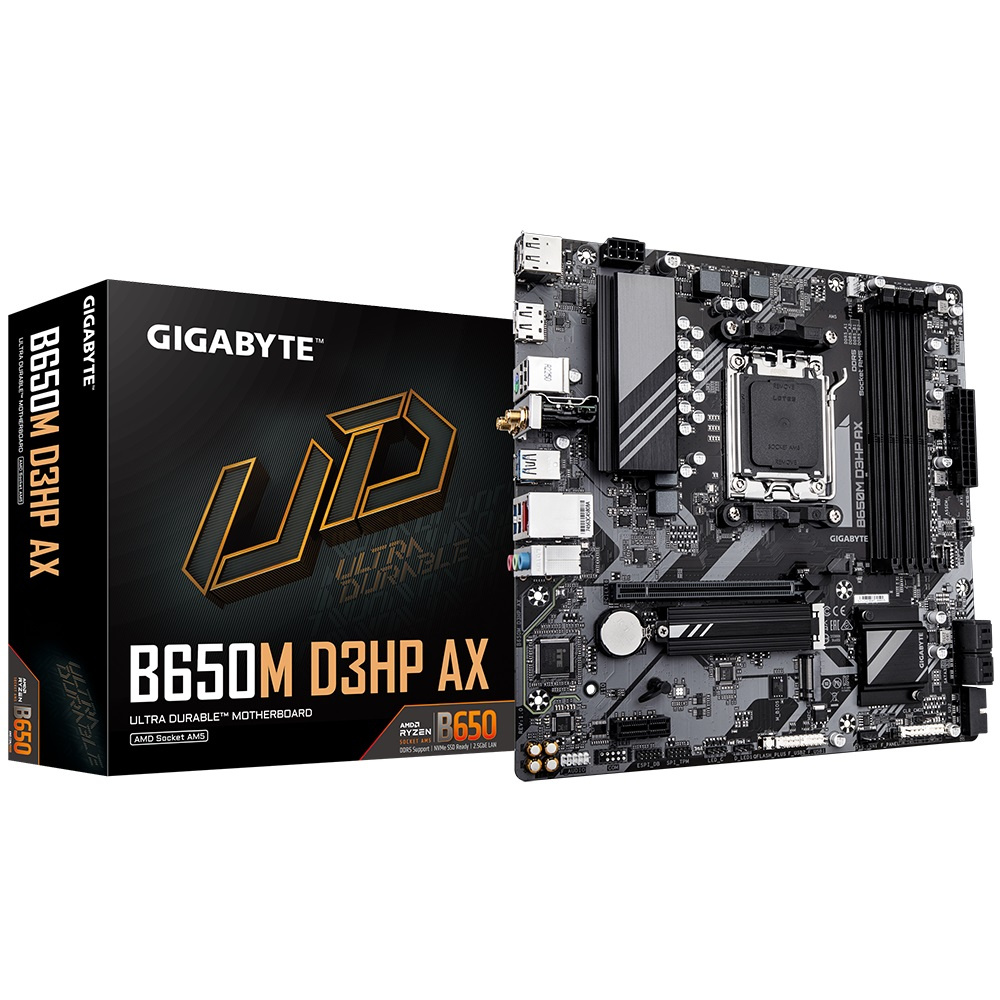

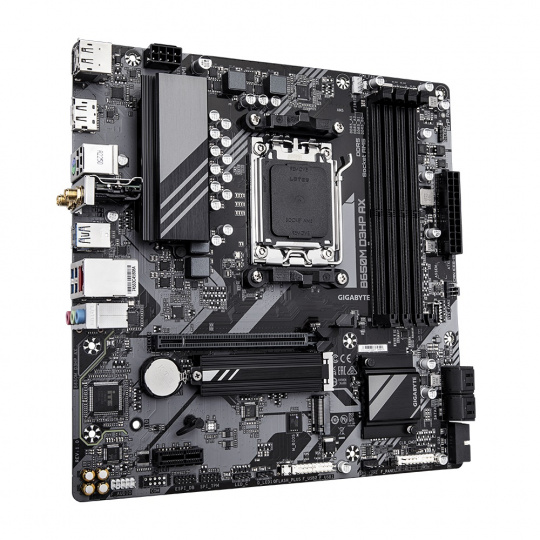

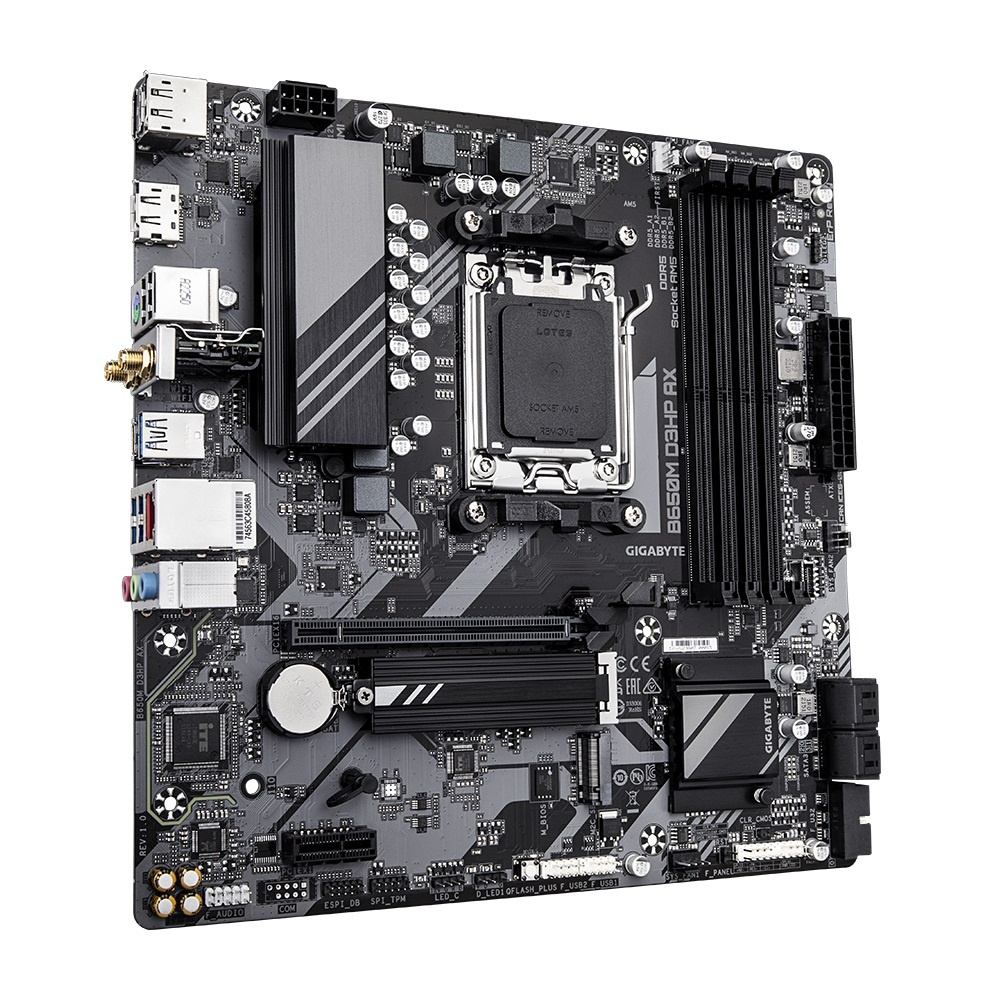

GIGABYTE B650M D3HP AX (rev. 1.0)
* Smart Fan 6
* Q-Flash Plus
Chipset: AMD B650
Rozměrový formát: microATX (244x244mm)
Podpora pro procesory: AMD Ryzen™ řady 7000
Patice procesoru: AM5
Paměť:
* 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
(Grafické specifikace se mohou lišit v závislosti na podpoře CPU.)
* 2x DisplayPort 1.4
* 1x HDMI® 2.1
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Realtek® Wi-Fi 6E RTL8852CE + Bluetooth v5.3
Rozšiřující sloty:
* 1x PCI Express x16 (podporuje PCIe 4.0 x16)
* 1x PCI Express x1 (podporuje PCIe 3.0 x1)
RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA
Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2580 PCIe 4.0 x4/x2
* 1x M.2, M key, typ 25110/2280 PCIe 4.0 x4/x2
* 4x port SATA 6Gb/s
USB:
Zadní USB (celkem 6 portů)
* 1x USB typ-C®, s podporou USB 3.2 Gen 1
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 7 portů)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

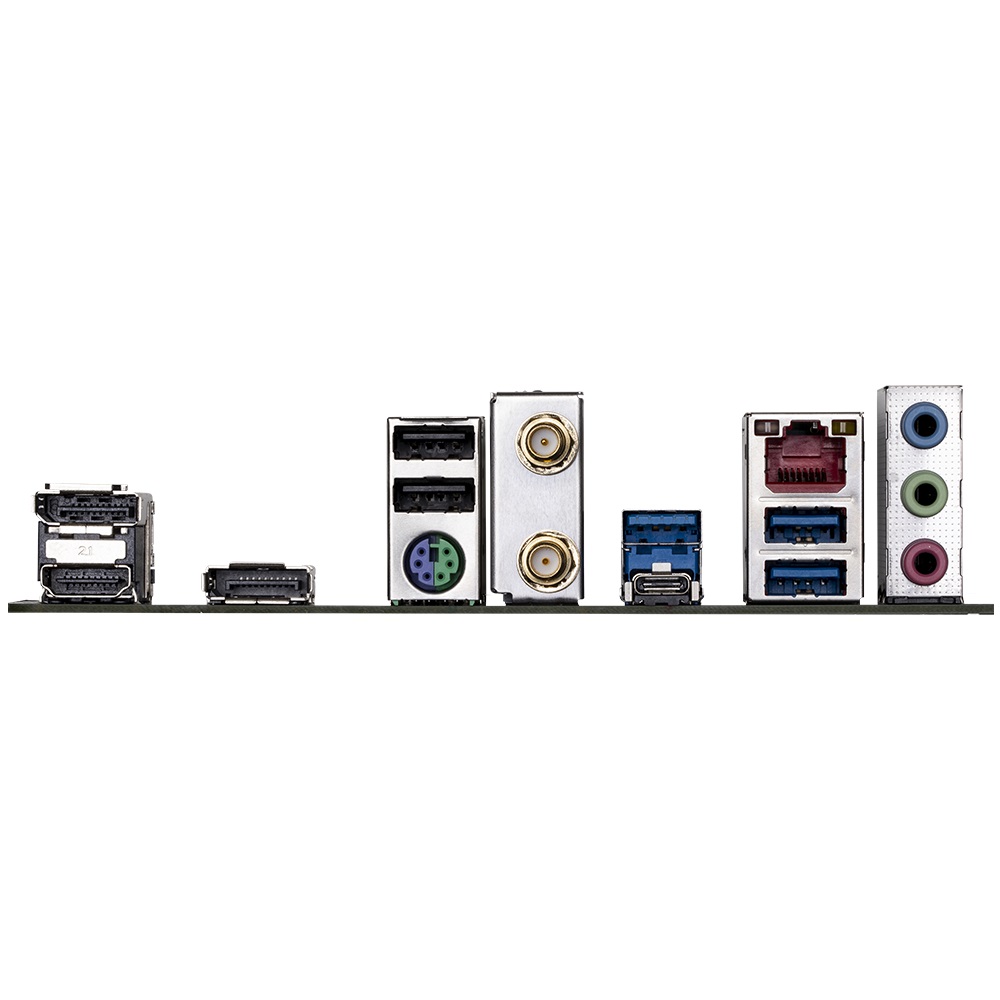

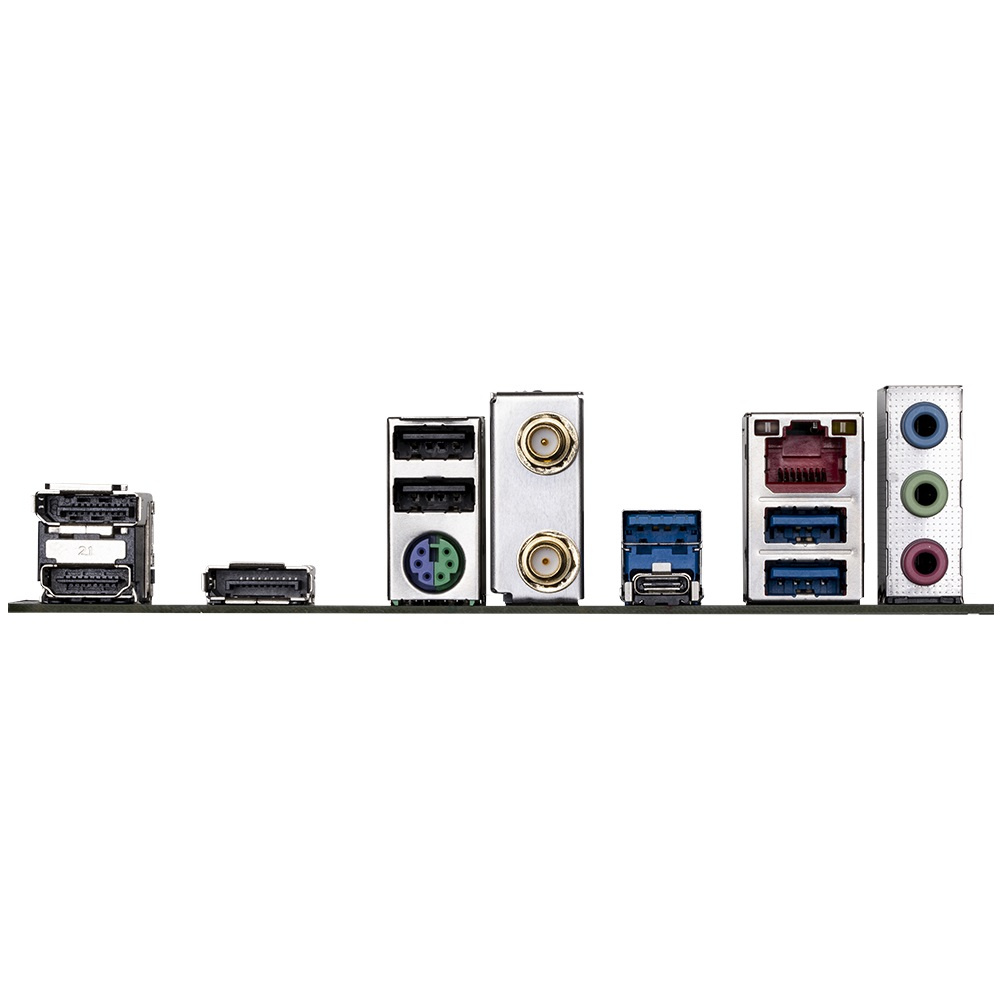

Porty na zadním panelu:
* 1x PS/2 pro klávesnici/myš
* 1x USB typ-C®, s podporou USB 3.2 Gen 1
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 1x HDMI
* 2x DisplayPort
* 1x RJ-45
* 3x audio jack
* 2x SMA anténní konektor (2T2R)
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 2x system fan header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x konektor USB typ-C® s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper
BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Odkaz na stránku výrobce: https://www.gigabyte.com/cz/Motherboard/B650M-D3HP-AX-rev-10#kf
GIGABYTE B650M D3HP AX
PŘEHLED
Odolný výkon
Základní desky GIGABYTE Ultra Durable™ postavené na optimálních komponentách poskytují špičkový výkon a nadčasovou platformu.
Návrh digitálních VRM
Digitální řešení VRM 5+2+2 fáze
Podpora EXPO a XMP
Přetaktování DDR5 EXPO a XMP až 7600 a více
Budoucí konektivita
Špičková konektivita s bleskovou rychlostí přenosu dat prostřednictvím sítě a úložiště nové generace.
802.11ax Wi-Fi 6E
Nejnovější bezdrátové řešení 802.11ax Wi-Fi 6E s novým vyhrazeným 6GHz pásmem umožňuje gigabitový bezdrátový výkon, plynulé streamování videa, lepší herní zážitky, málo přerušovaných spojení a rychlost až 2,4 Gb/s. Bluetooth 5 navíc poskytuje 4× větší dosah než BT 4.2 a rychlejší přenos.
2,5GbE LAN
Vylepšete své hraní pomocí 2,5GbE LAN Dosáhněte bleskové rychlosti, minimálního zpoždění a bezkonkurenčního výkonu, abyste vylepšili svou herní sestavu a dominovali konkurenci.
Návrh hardwaru PCIe 4.0
Základní desky GIGABYTE B650 jsou připraveny na práci se zařízeními PCIe 4.0, u kterých se očekává dvojnásobná šířka pásma oproti současným zařízením PCIe 3.0. Pro dosažení vysoké rychlosti a zachování dobré integrity signálu používá výzkum a vývoj GIGABYTE nízkoimpedanční PCB, které poskytuje maximální výkon.
Hi-Fi Audio
High-End audio kondenzátory
Základní desky GIGABYTE používají špičkové audio kondenzátory. Tyto vysoce kvalitní kondenzátory pomáhají zajistit vysoké rozlišení a vysokou věrnost zvuku, aby poskytly hráčům co nejrealističtější zvukové efekty.
Ochrana proti šumu zvuku
Základní desky GIGABYTE jsou vybaveny ochranou proti šumu zvuku, která v podstatě odděluje citlivé analogové zvukové komponenty desky od potenciálního znečištění šumem na úrovni PCB.
Easy Friendly
Inovativní a intuitivní design hardwaru, softwaru a rozhraní systému BIOS pro vytvoření vašeho osobního stylu.
EZ-Latch
Snadné odemknutí západky slotu PCIe při vyjmutí grafické karty ze slotu PCIe.
Q-Flash Plus
Snadná aktualizace systému BIOS bez nutnosti instalace procesoru, paměti a grafické karty. S nástrojem GIGABYTE Q-Flash Plus nemusíte instalovat procesor, paměť ani grafickou kartu, ani vstupovat do nabídky BIOSu, abyste mohli flashnout BIOS. Stačí stáhnout a uložit nový soubor BIOS (přejmenovat na gigabyte.bin) na jednotku USB flash, poté stisknout vyhrazené tlačítko Q-Flash Plus a můžete začít!.
Smart Fan 6
Smart Fan 6 obsahuje několik unikátních funkcí chlazení, které zajišťují, že herní počítač si zachová svůj výkon a zároveň zůstane chladný a tichý. Více headerů ventilátoru může podporovat ventilátor a čerpadlo PWM/DC a uživatelé mohou snadno definovat křivky jednotlivých ventilátorů na základě různých teplotních čidel na celé desce prostřednictvím intuitivního uživatelského rozhraní.
GIGABYTE CONTROL CENTER
GIGABYTE CONTROL CENTER (GCC) je jednotný software pro všechny podporované produkty GIGABYTE. Poskytuje nově navržené intuitivní uživatelské rozhraní pro ovládání všech základních funkcí.
Upozornění:
Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
