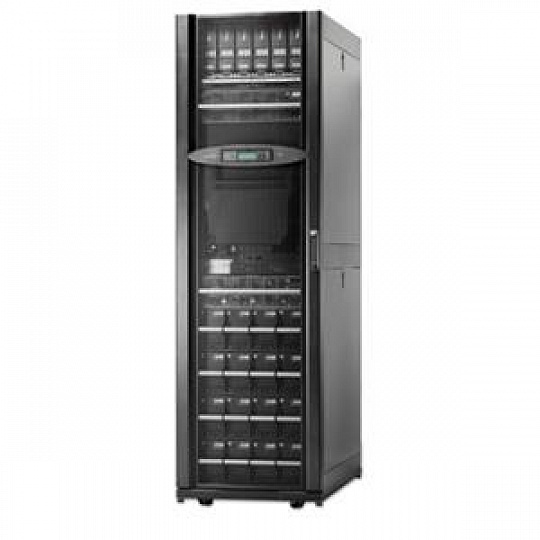

Tuto vysoce efektivní třífázovou jednotku UPS lze při růstu datového střediska škálovat až na hodnotu 48 kW/48 kVA.
Je vhodná pro použití v malých a středních datových střediscích.

Zahrnuje: Služba spouštění


Přemostění
5 wire (3PH + N + G)
Přípustná odchylka napětí při přemostění +/-10% settable from +/-4/6/8 and 10%
Maximální vstupní proud při přemostění 80A
Ochranné zařízení s přemostěním 80A

Výstup
Výstupní výkon 16 kW / 16 kVA
Maximální nastavitelný výkon 48 kW / 48 kVA
Jmenovité výstupní napětí 230V,400V 3PH
Poznámka k výstupnímu napětí Configurable for 380 : 400 or 415 V 3 Phase nominal output voltage
Účinnost při plném zatížení 95.00%
Zkreslení výstupního napětí Less than 2%
Výstupní kmitočet (synchr. se sítí) 50/60 Hz +/- 3 Hz user adjustable +/- 0.1
Koeficient amplitudy Unlimited
Druh průběhu Sinusoida

Připojení výstupu (1) Hard Wire 5-wire (3PH + N + G)
Přípustná odchylka výstupního napětí +/-1% static and +/- 5% at 100% load step
Celkové zkreslení (THD) výstupního napětí < 2% for 0 to 100% linear load and < 6% for full n
Provoz při přetížení 10 minutes @ 125% and 60 seconds @ 150%
Účinnost při poloviční zátěži 95%
Požadovaná ochrana výstupního proudu 100A

Vstup
Bypass Built-in Static Bypass
Jmenovité vstupní napětí 400V 3PH
Vstupní kmitočet 40 - 70 Hz
Typ připojení vstupu Hard Wire 5-wire (3PH + N + G)
Rozsah vstupního napětí pro napájení z rozvodné sítě 340 - 477
Jiná vstupní napětí 380,400,415
Maximální vstupní proud 33A
Kapacita vstupního jističe 100A
Celkové vstupní harmonické zkreslení Less than 5% for full load
Požadovaný typ ochrany vstupu gL fuse

Baterie a doba běhu
Typ baterie VRLA
Předinstalované baterie 8
Prázdné bateriové moduly 2
Typická doba nabíjení 3.50 hod.
Počet bateriových modulů 4
Jmenovité napětí baterie +/-192 V (split battery referenced to neutral)
discharge_battery_voltage +/-154 V
Ochrana proti stejnosměrnému přepětí 504A
Maximální přípustný zkratový proud 1 kA
Účinnost při chodu na záložní baterie 94%
Maximální proud baterie při vybití 55
Typická doba zálohování při polovičním zatížení 29.2 minut (8000 W)
Typická doba zálohování při plném zatížení 10.4 minut (16000 W)


Množství rozhraní šachet SmartSlot™ 2
Řídicí panel Multifunkční LCD stavová a kontrolní konzola
Zvukové upozornění Upozornění na stav, kdy je systém napájen z baterie : zřetelné upozornění na nízkou kapacitu baterie : nastavitelná doba
Nouzové vypínání Ano

Fyzický
Maximální výška 1991.00 mm
Maximální šířka 600.00 mm
Maximální hloubka 1070.00 mm
Výška stojanu 42
Čistá hmotnost 535.50 KG
Hmotnost při dodání 578.50 KG
