RPE-37-A68-CAX-A1
UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

PŘEHLED

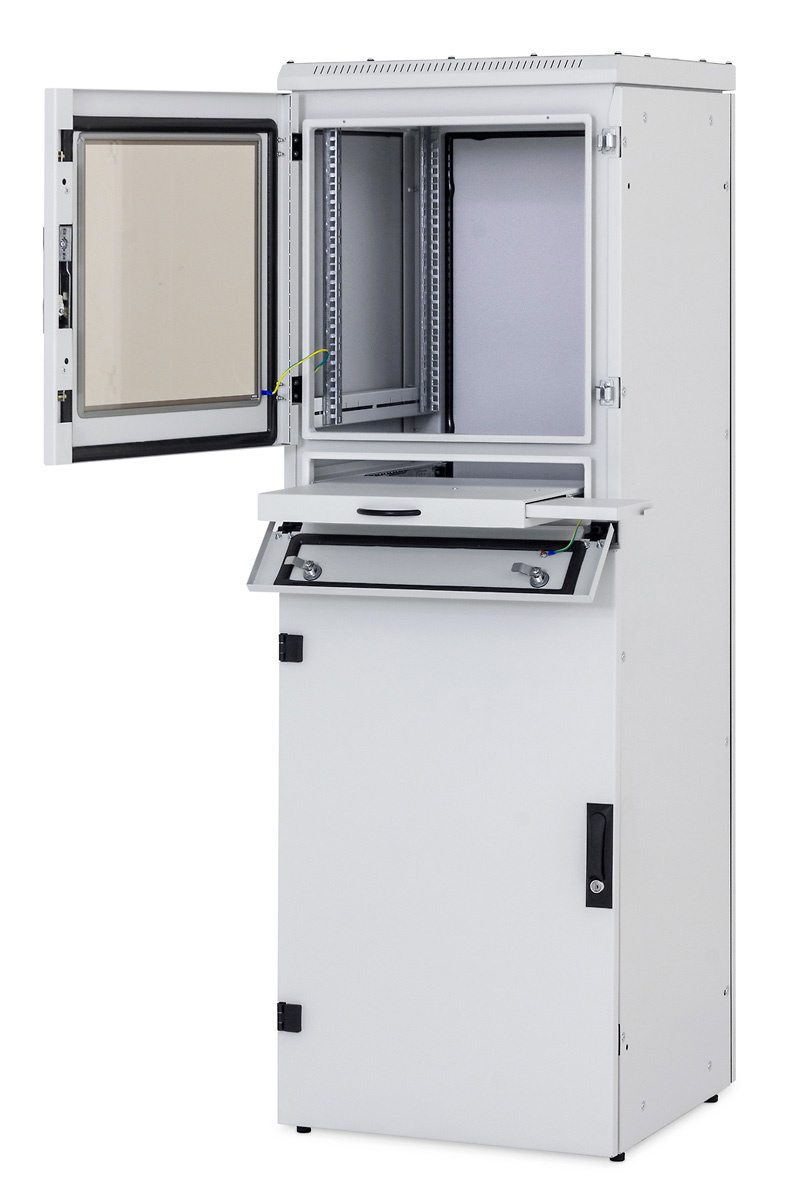

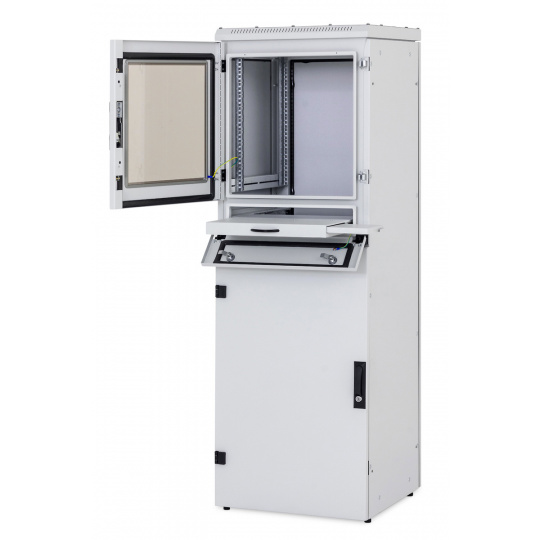

• 19“ stojanový rozvaděč s krytím IP 54
• Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení.
• Konstrukce rozvaděče:
*Ocelový svařovaný skelet s odnímatelnými krycími panely
*Dveře jednokřídlé ve variantách celoplechové nebo prosklené s bezpečnostním tvrzeným sklem 4 mm jsou na přední straně rozvaděče. U rozvaděčů RPE jsou pro utěsněny PUR pěnou a osazeny vícebodovým zámkem.
• Dovolené zatížení jednotlivých dveří je max. 20 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určené do průmyslového prostředí a vhodné k instalaci počítačů nebo řídících prvků technologických celků
• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.
• kabelové vstupy umístěné v horní a ve spodní části rozvaděče jsou zajištěny demontovatelnými záslepkami.
TECHNICKÁ SPECIFIKACE

Podmínky provozu
• Provozní prostředí:
- Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
• Nutné chránit před:
- Mechanickým poškozením.
- Nesprávnou manipulací.
- Jiným použitím, než ke kterému je rozvaděč určen.
• Nesprávná manipulace je zejména:
- Přetěžování (překročení maximální doporučené nosnosti).
- Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení.
- Zasahování do konstrukce a designu rozvaděče.
Montáž rozvaděče
• Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo.
• Rozvaděč je nutno umístit na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky.
• V případě, že kabely vedou skrz některý z kabelových vstupů, je nutno je utěsnit záslepkou se speciálními průchodkami (je součástí příbalu rozvaděče).

Ochrana prostředí
• Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.
Osvědčení a Shoda
• Tento výrobek plně odpovídá ČSN EN 62208 ed 2:2012.
