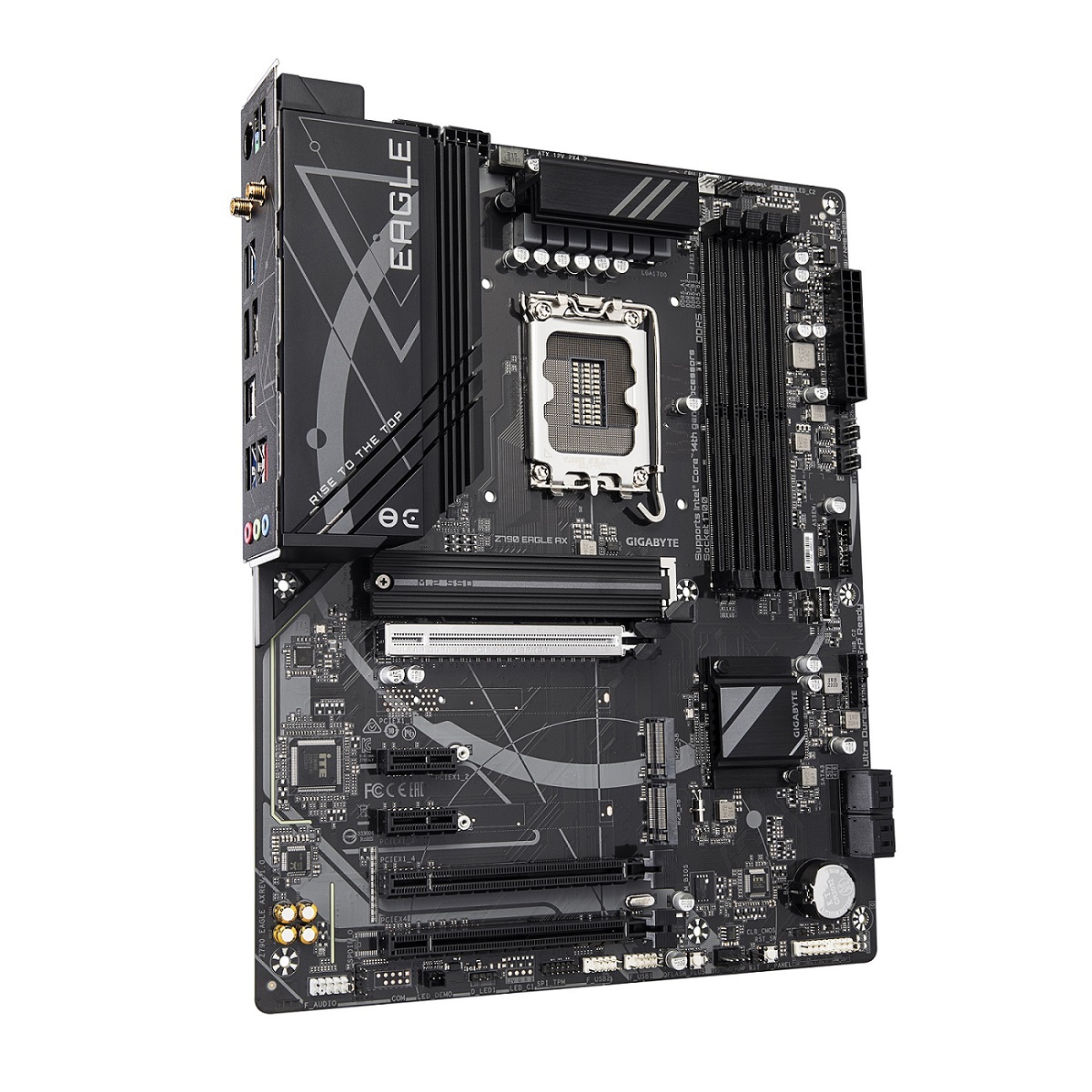

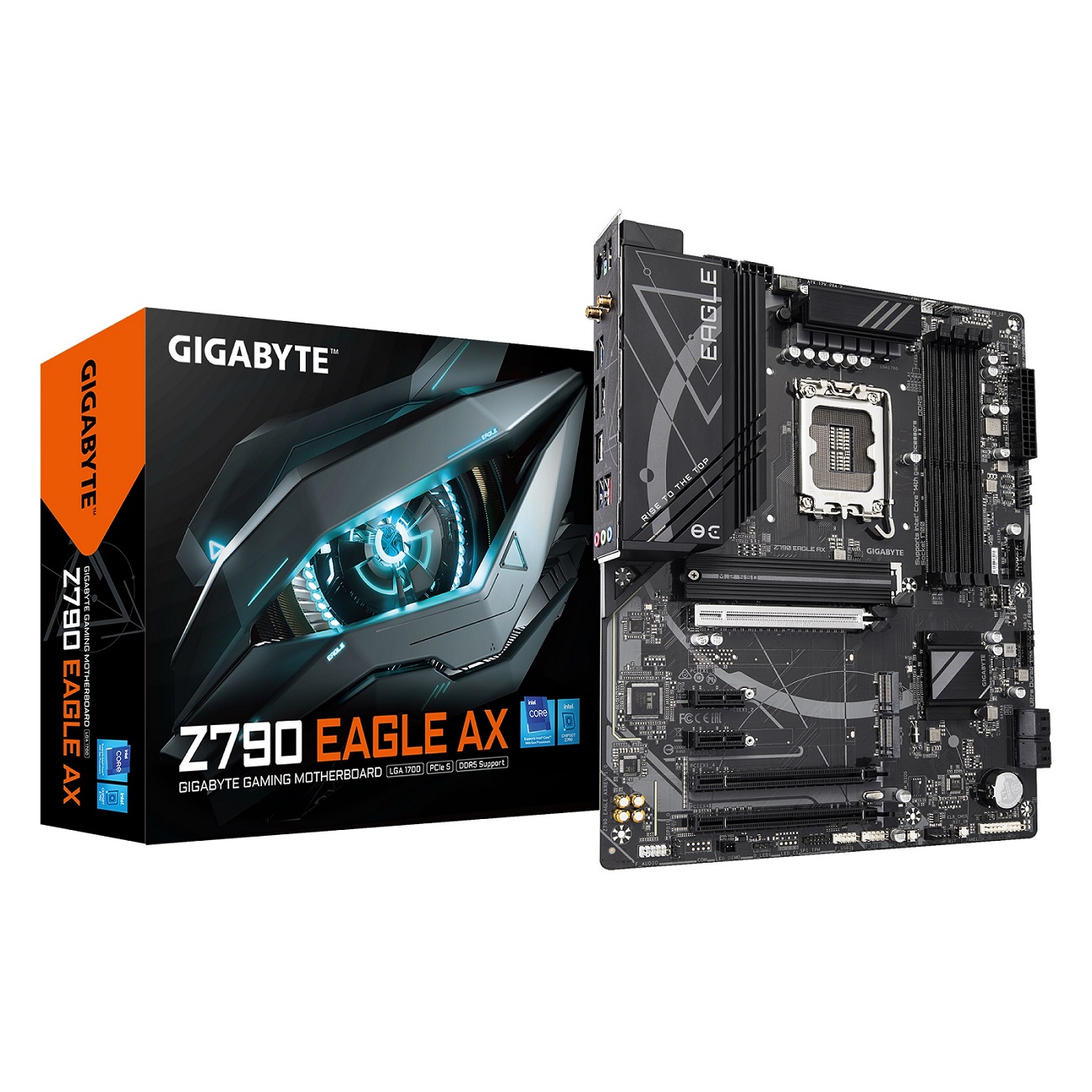

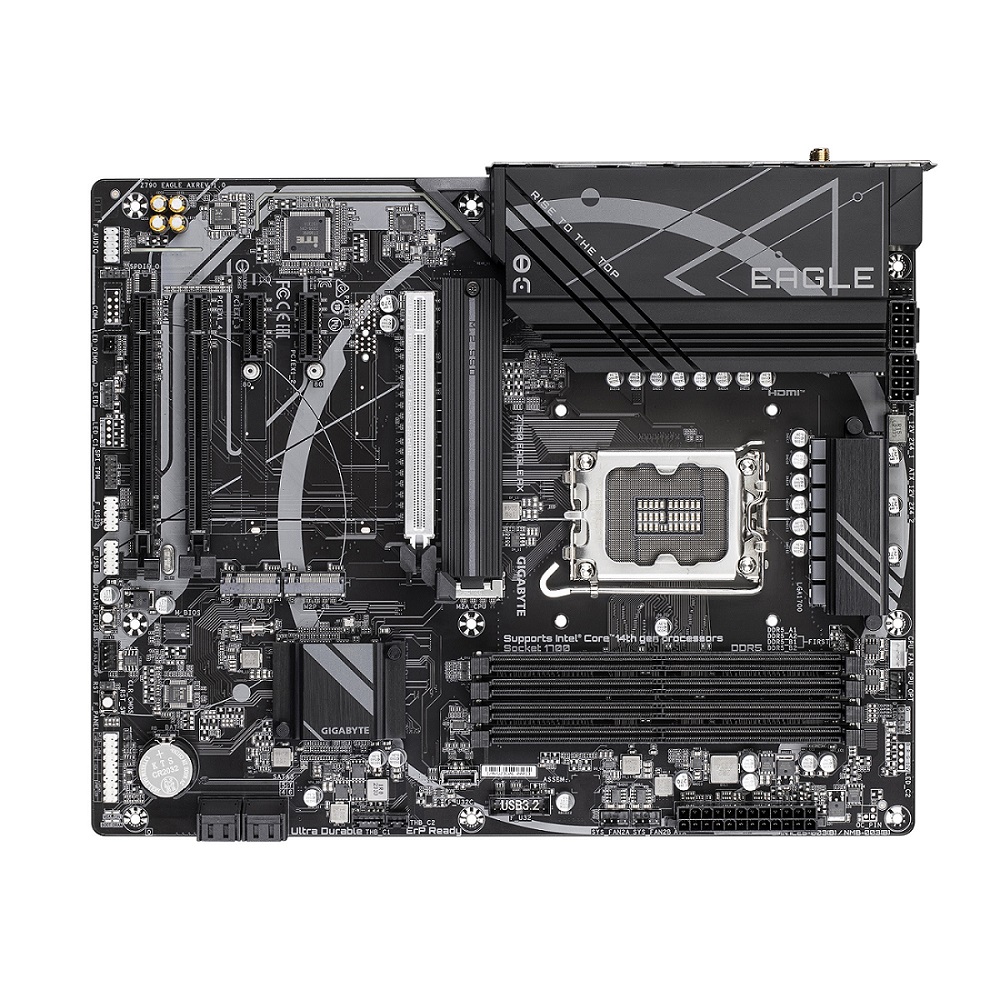

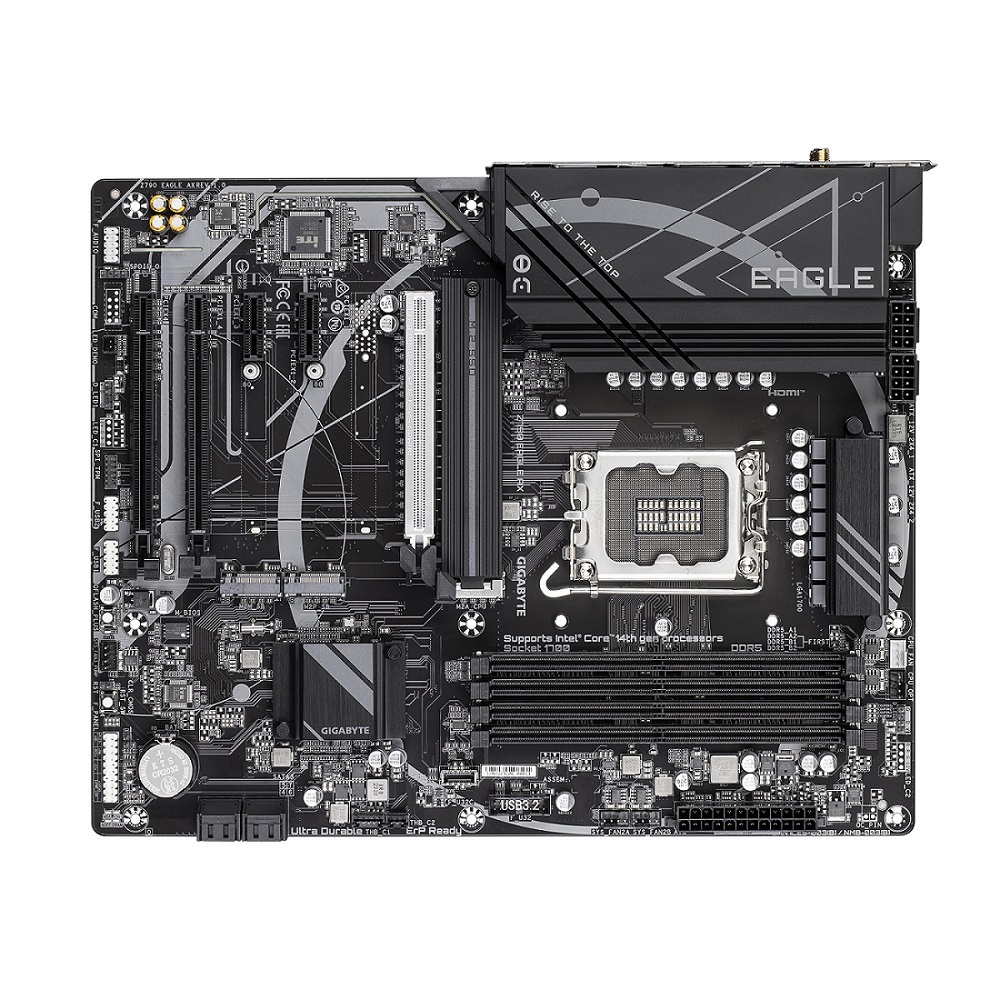

GIGABYTE Z790 EAGLE AX/LGA 1700/ATX
Popis a parametry
Ke stažení
GIGABYTE Z790 EAGLE AX/LGA 1700/ATX
GIGABYTE Z790 EAGLE AX
* Smart Fan 6
* Q-Flash Plus
Chipset: Intel® Z790 Express
Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/4800/4400MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU
* 1x HDMI® 2.1
* 1x DisplayPort 1.2
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Wi-Fi 6E + Bluetooth v5.3
Rozšiřující sloty:
* 1x PCI Express x16 podporuje PCIe 5.0 a běží na x16 (PCIEX16)
* 1x PCI Express x16 podporuje PCIe 4.0 a běží na x4 (PCIEX4)
* 1x PCI Express x16 podporuje PCIe 3.0 a běží na x4 (PCIEX1_4)
* 2x PCI Express x1 podporuje PCIe 3.0 a běží na x1 (PCIEX1_2, PCIEX1_3)
Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 1x M.2, M key, typ 2280 - podpora SATA a PCIe 4.0 x4 SSD) (M2M_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení NVMe SSD a pro úložná zařízení SATA
USB:
Zadní USB (celkem 8 portů)
* 1x USB typ-C®, s podporou USB 3.2 Gen 2
* 1x USB 3.2 Gen 2 typu A (červený)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 7 portů)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

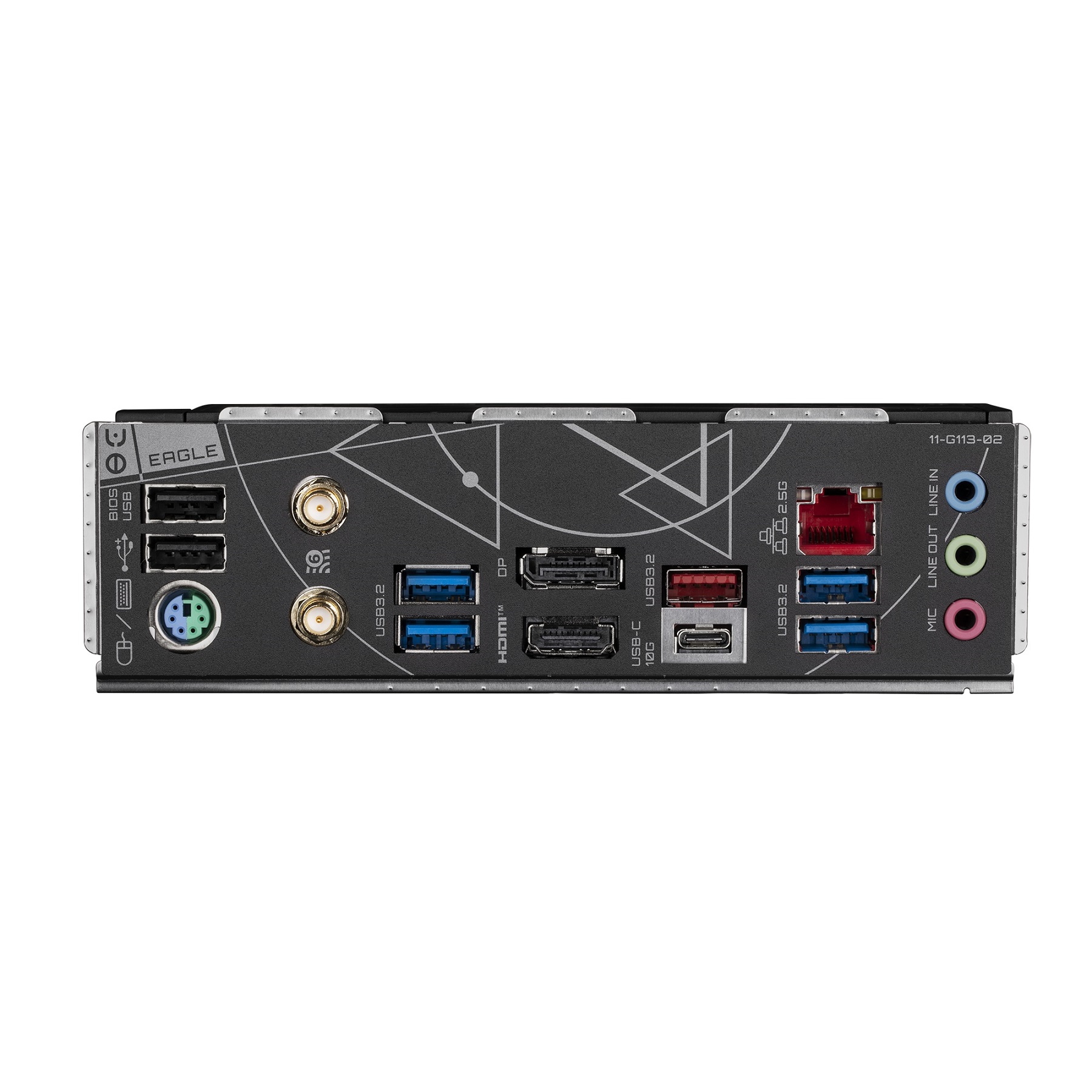

Porty na zadním panelu:
* 1x USB typ-C®, s podporou USB 3.2 Gen 2
* 1x USB 3.2 Gen 2 typu A (červený)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 2x SMA anténní konektor (2T2R)
* 1x HDMI 2.1
* 1x DisplayPort
* 1x RJ-45
* 1x kombinovaný konektor pro klávesnici/myš PS/2
* 3x audio jack
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 2x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x CPU fan/water cooling pump header
* 3x system fan header
* 1x system fan/water cooling pump header
Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB typ-C® konektor, s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 2x Thunderbolt™ add-in card konektor
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x tlačítko reset
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper
BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/Z790-EAGLE-AX-rev-10#kf
* Smart Fan 6
* Q-Flash Plus
Chipset: Intel® Z790 Express
Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/4800/4400MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU
* 1x HDMI® 2.1
* 1x DisplayPort 1.2
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Wi-Fi 6E + Bluetooth v5.3
Rozšiřující sloty:
* 1x PCI Express x16 podporuje PCIe 5.0 a běží na x16 (PCIEX16)
* 1x PCI Express x16 podporuje PCIe 4.0 a běží na x4 (PCIEX4)
* 1x PCI Express x16 podporuje PCIe 3.0 a běží na x4 (PCIEX1_4)
* 2x PCI Express x1 podporuje PCIe 3.0 a běží na x1 (PCIEX1_2, PCIEX1_3)
Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 1x M.2, M key, typ 2280 - podpora SATA a PCIe 4.0 x4 SSD) (M2M_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení NVMe SSD a pro úložná zařízení SATA
USB:
Zadní USB (celkem 8 portů)
* 1x USB typ-C®, s podporou USB 3.2 Gen 2
* 1x USB 3.2 Gen 2 typu A (červený)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 7 portů)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1
Porty na zadním panelu:
* 1x USB typ-C®, s podporou USB 3.2 Gen 2
* 1x USB 3.2 Gen 2 typu A (červený)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 2x SMA anténní konektor (2T2R)
* 1x HDMI 2.1
* 1x DisplayPort
* 1x RJ-45
* 1x kombinovaný konektor pro klávesnici/myš PS/2
* 3x audio jack
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 2x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x CPU fan/water cooling pump header
* 3x system fan header
* 1x system fan/water cooling pump header
Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB typ-C® konektor, s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 2x Thunderbolt™ add-in card konektor
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x tlačítko reset
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper
BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/Z790-EAGLE-AX-rev-10#kf
ParametryPorovnání
Konektor HDMI
ano
Výstup VGA
Ne
Výstup DVI
Ne
Bluetooth
Ano
Výrobce chipsetu
Intel
Chipset
Z790
Patice
LGA 1700
Velikost základní desky
ATX
Podpora pro paměti typu
DDR5
Počet paměťových slotů
4
Maximální velikost pamětí
192
XMP
Ano
RAID řadič
ano
Počet konektorů SATA 3GB/s
0
Počet konektorů SATA 6GB/s
4
Počet slotů M.2
3
eSATA
Ne
Počet slotů PCIe x16
3
Počet slotů PCI
0
Počet slotů PCIe x1
2
COM port (interní)
Ne
LPT port (interní)
Ne
ThunderBolt (interní)
Ano
Počet USB 2.0 (externí)
2
Počet USB 3.x (externí)
5
Počet USB Typ C (externí)
1
COM port (externí)
Ne
LPT port (externí)
Ne
VGA
Ne
DVI
Ne
HDMI
Ano
DisplayPort / miniDisplayPort
Ano
WiFi
Ano
BlueTooth
Ano
Typ síťové karty
Realtek
Počet LAN výstupů
1x LAN konektor
TPM
Ano
Podpora generace CPU
12. 13. a 14. gen. Intel
Bezdrátové připojení
Bluetooth
USB Typ C (interní)
1
Wi-Fi
Ano
ARGB LED Header
Ano
Rychlost LAN
2,5Gb/s
Model
GIGABYTE Z790 EAGLE AX
Počet LAN portů
1x
PCIe 5.0 x16
Ano
M.2 v režimu PCIe 4.0 x4
Ano
