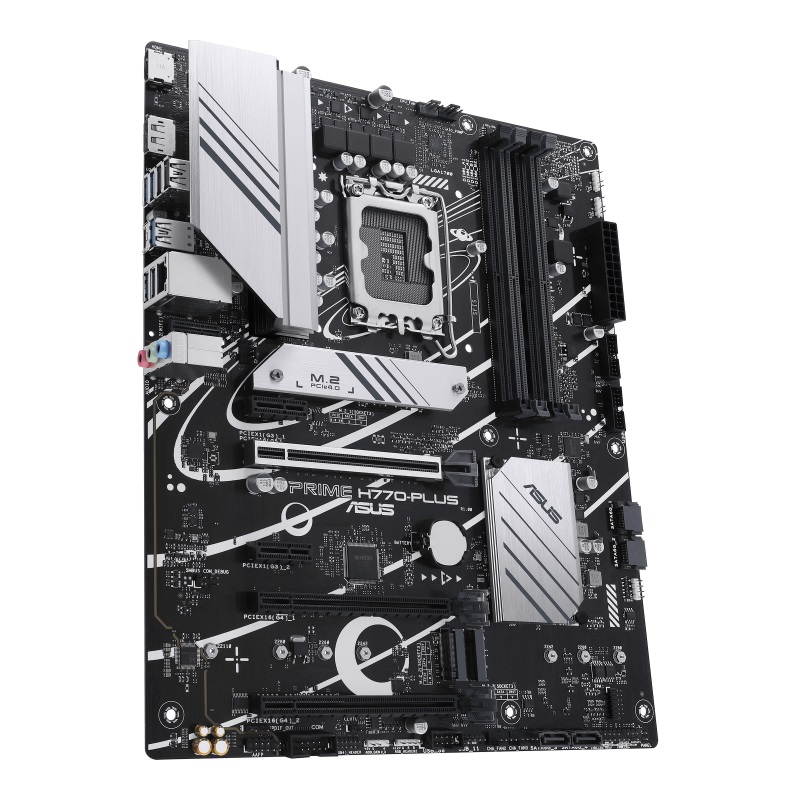

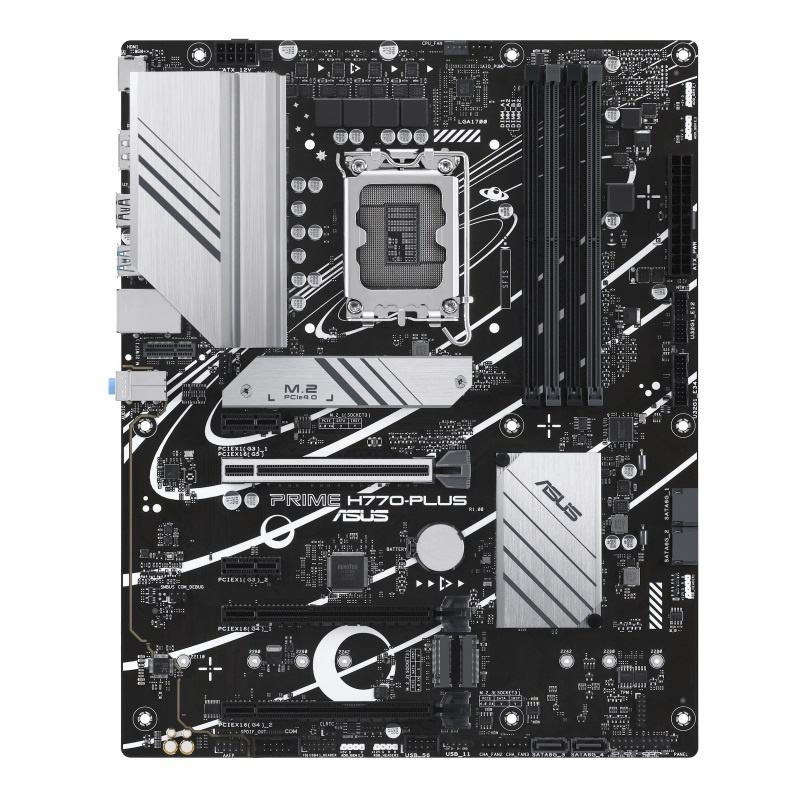

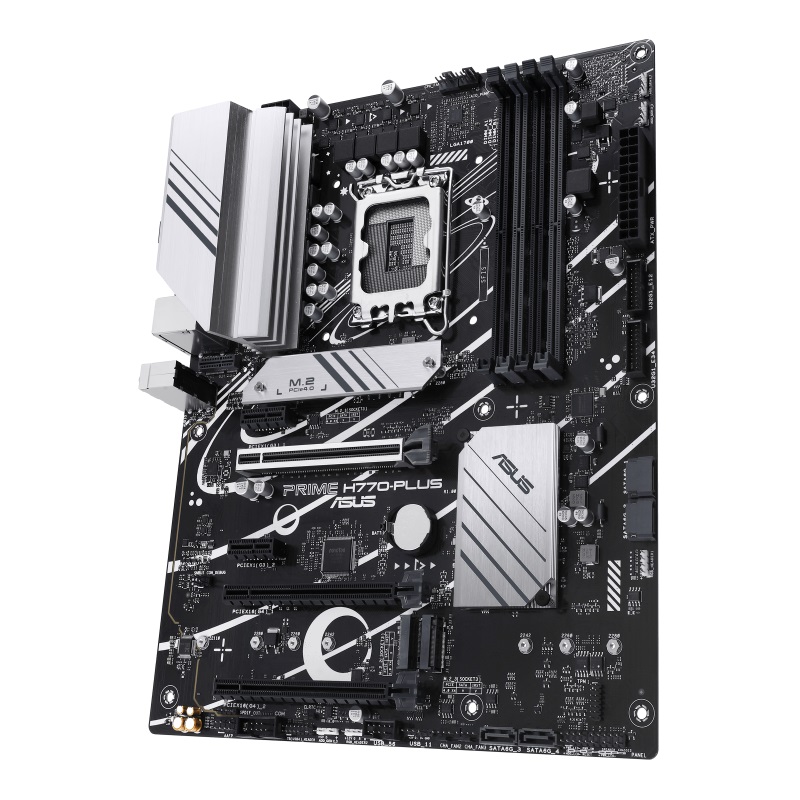

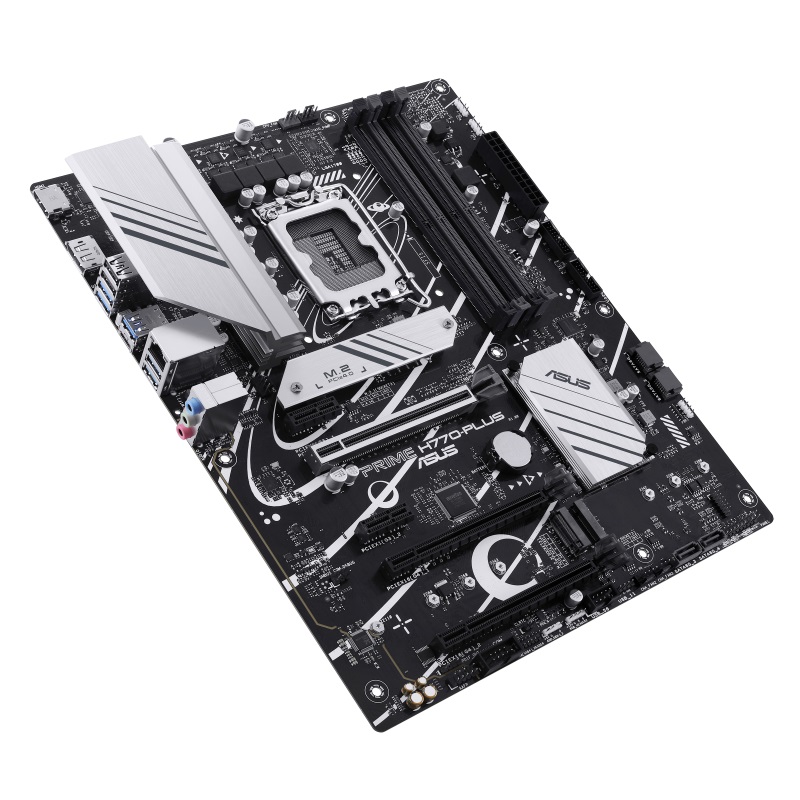

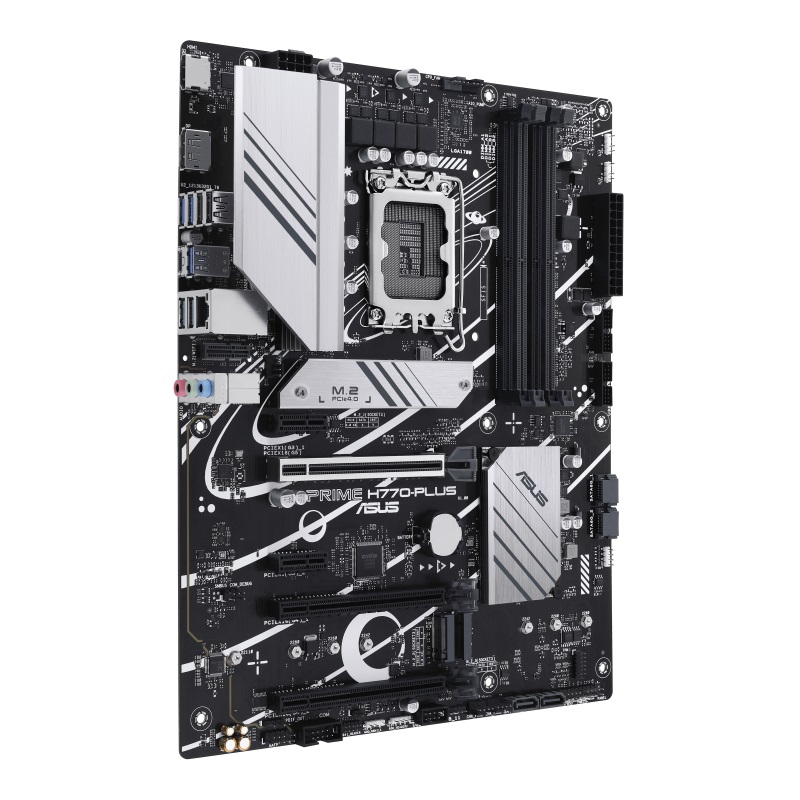

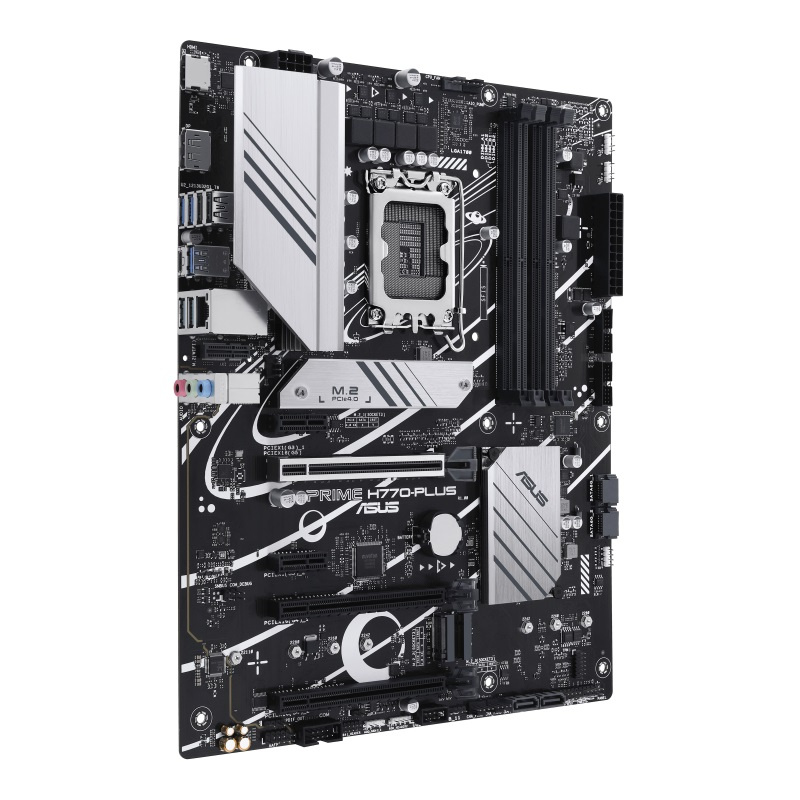

ASUS PRIME H770-PLUS

Chipset: Intel® H770

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold and Celeron®
Patice procesoru: LGA1700

Paměť:
* 4x DIMM, max. 192GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 bez ECC, bez vyrovnávací paměti
* dvoukanálová architektura paměti
* podporuje Intel® Extreme Memory Profile (XMP)
* OptiMem II

Grafické výstupy: specifikace grafiky se mohou u různých typů procesorů lišit
* 1x DisplayPort 1.4
* 1x HDMI® 2.1

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz

Ethernet: 1x Realtek 2,5Gb
WLAN + Bluetooth: pouze vertikální slot M.2 (Key E, CNVi & PCIe)

Rozšiřující sloty:
* 1x PCIe 5.0 x16
* 2x PCIe 4.0 x16 (podporuje režim x4)
* 2x PCIe 3.0 x1

RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)
* 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
* 1x M.2_3 (Key M), typ 2242/2260/2280 (podporuje režimy SATA a PCIe 4.0 x2)
* 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 8 portů)
* 3x USB 3.2 Gen 2 (10G) (2x typ-A + 1x USB typ-C®)
* 3x USB 3.2 Gen 1 (5G) (3x typ-A)
* 2x USB 2.0 (2x typ-A)

Přední USB (celkem 7 portů)
* 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

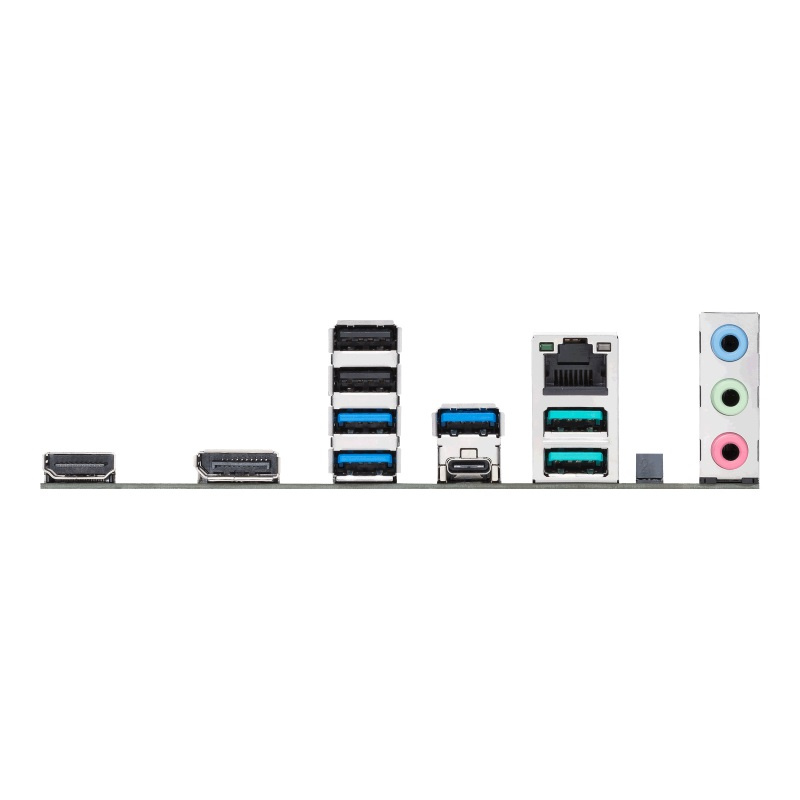

Porty na zadním panelu:
* 3x USB 3.2 Gen 2 (10G) (2x typ-A + 1x USB typ-C®)
* 3x USB 3.2 Gen 1 (5G) (3x typ-A)
* 2x USB 2.0 (2x typ-A)
* 1x DisplayPort
* 1x HDMI™
* 1x Realtek 2,5Gb Ethernet
* 3x audio konektor
* 1x vertikální M.2 slot (Key E)

Interní porty:
Související s ventilátorem a chlazením
* 1x 4-pin CPU Fan header
* 1x 4-pin AIO Pump header
* 3x 4-pin Chassis Fan header
Napájení
* 1x 24-pin hlavní napájecí konektor
* 1x 8-pin +12V napájecí konektor
Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Ostatní
* 3x adresovatelný Gen 2 header
* 1x Aura RGB header
* 1x Clear CMOS header
* 1x COM Port header
* 1x Front Panel Audio header (AAFP)
* 1x S/PDIF Out header
* 1x SPI TPM header (14-1pin)
* 1x 20-3 pin System Panel header s funkcí Chassis intrude
* 1x Thunderbolt™ (USB4®) header

BIOS: 192 (128+64)Mb Flash ROM, UEFI AMI BIOS

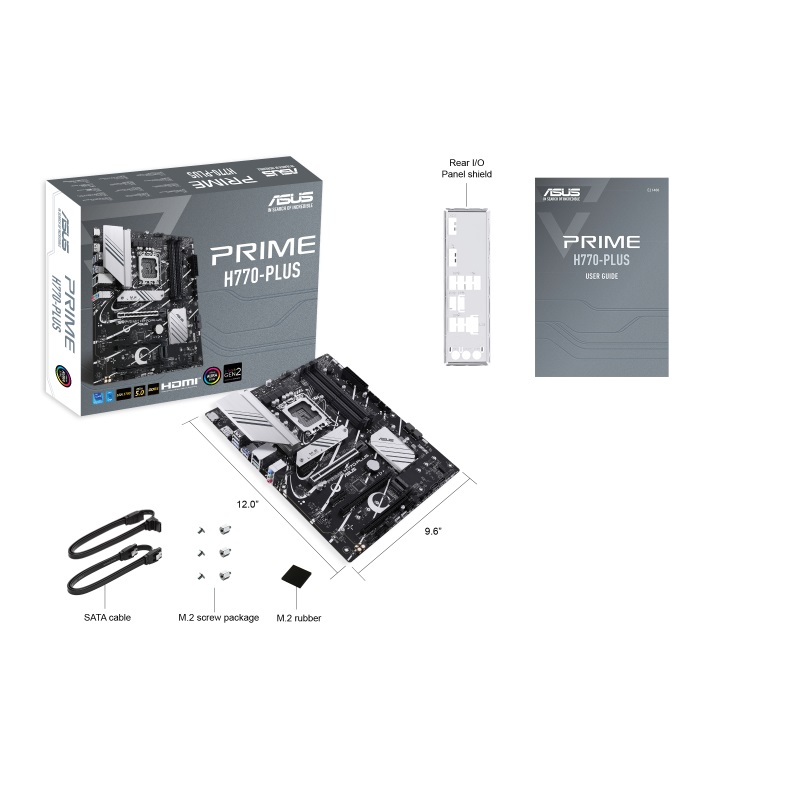

Příslušenství:
* 2x SATA 6Gb/s kabel
* 1x I/O záslepka
* 1x balení podložek M.2
* 2x balení šroubů pro M.2 SSD
* 1x uživatelská příručka


Odkaz na stránky výrobce: https://www.asus.com/motherboards-components/motherboards/prime/prime-h770-plus/




---

---

---

---

---

---

---

---

---

---

---

---
