Popis

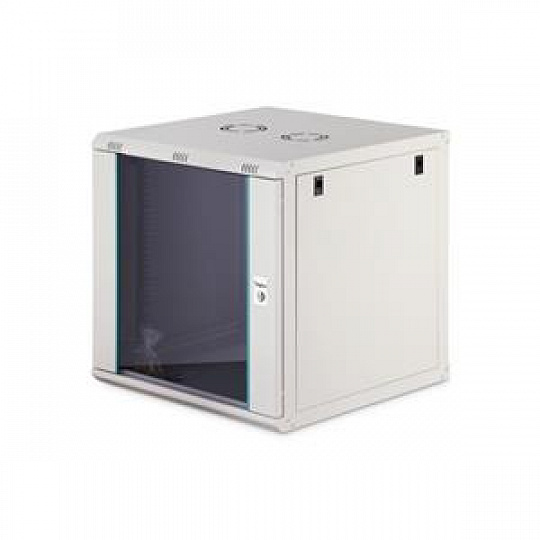

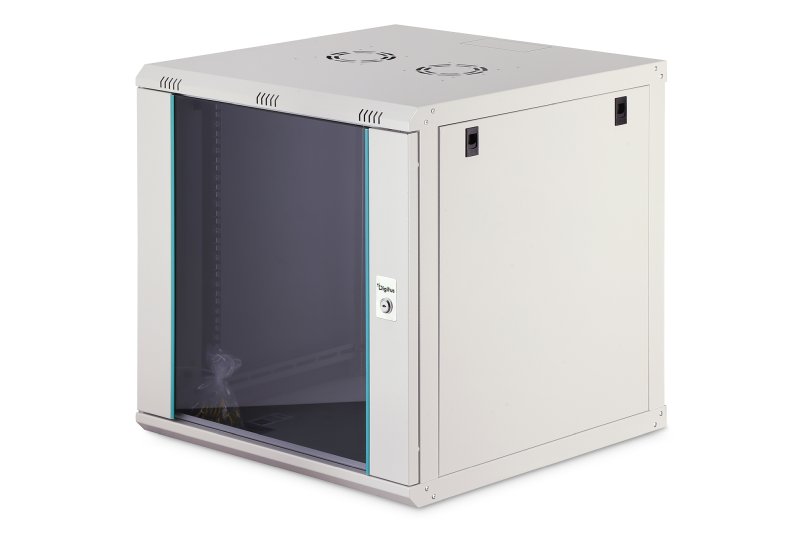

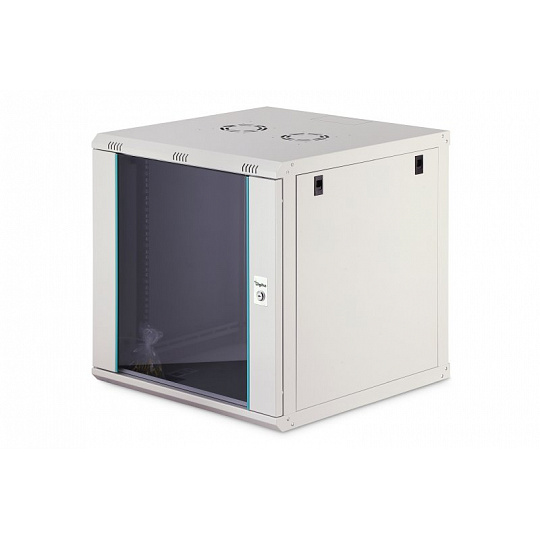

Nástěnné síťové rozvaděče řady Dynamic-N byly vyvinuty pro snadné a obzvláště cenově výhodné rozšiřování sítí. Střecha, dno i zadní panel každé skříně jsou vybaveny předlisovanými vstupy pro kabely. Střešní část disponuje také předlisovaným otvorem pro montáž ventilátorového modulu. Uvnitř jsou nainstalovány dva páry pozinkovaných 483mm (19") profilových lišt s oboustranně čitelným značením výškových jednotek, které lze hloubkově nastavit. Každá skříň se vyznačuje robustní ocelovou konstrukcí z plechu o tloušťce až 1,2 mm. Povrchová úprava je řešena elektrostatickým práškovým lakováním v standardních barvách šedá (RAL 7035) a černá (RAL 9005). Odnímatelné bočnice a uzamykatelné i odnímatelné přední dveře zajišťují lepší přístupnost. Směr otevírání dveří lze snadno změnit. Montáž na stěnu probíhá ve dvou jednoduchých krocích: dodaná montážní deska se přišroubuje na zeď a následně se ke koutu připevní samotná skříň. Pro usnadnění logistiky je řada Dynamic-N dodávána v rozloženém stavu (úprava flat pack) šetřícím místo. Nástěnnou skříň lze snadno a rychle sestavit pomocí přiloženého návodu.

Technické detaily
Stupeň krytí: IP20


Uzamykatelné dveře z bezpečnostního skla s ocelovým rámem


Úhel otevírání dveří: 230°


Jednobodový zámek na předních dveřích


Pozinkované 483mm (19") profilové lišty vpředu i vzadu uvnitř skříně


Profilové lišty jsou hloubkově nastavitelné a označené výškovými jednotkami


Robustní ocelový plech 1,0–1,2 mm s vysokou nosností, práškově lakovaný


Kabelové vstupy: vzadu, ve střeše a ve dně (předlisované otvory)


Příprava pro ventilátor: střecha je vybavena předlisovanými otvory pro montáž ventilátoru


Větrací otvory pro aktivní i pasivní ventilaci


4 uzemňovací body (dno, boční panel a přední dveře) s ochrannou krytkou


Instalační hloubka pro komponenty (standardní maximum): 369–470 mm

Vlastnosti
Typ skříně: Nástěnný rozvaděč


Barva: Světle šedá, RAL 7035


Hloubka: 600 mm


Přední dveře: Skleněné dveře, jednokřídlé


Nosnost: 60 kg


Zadní dveře: Zadní stěna


Boční panely: Po obou stranách


Kapacita: 12U


Šířka: 600 mm


Stupeň krytí: IP20


Sestaveno: Ne (rozložený stav)

Obsah balení
1x Sada uzemňovacích kabelů


1x Montážní sada (šrouby, plovoucí matice, podložky)


2x Klíč


1x Montážní návod
