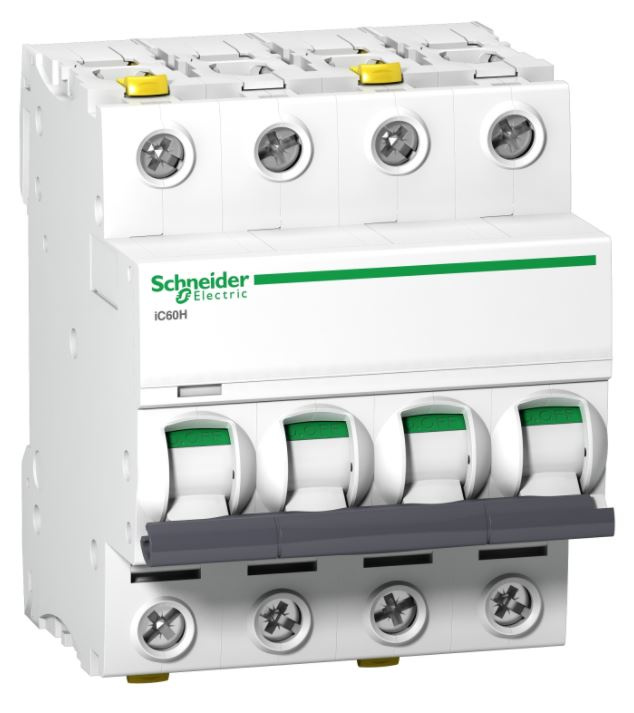

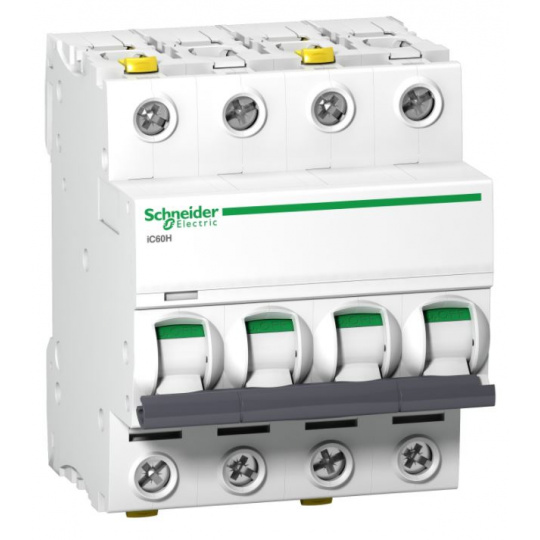

Modulární jistič iC60H - 4P - 40A - char. C

ZÁKLADNÍ POPIS:Řada Acti 9Označení výrobku Acti 9 iC60Typ produktu nebo součásti Miniaturní jističOznačení přístroje IC60HPopis pólů 4PPočet chráněných pólů 4[In] jmenovitý proud 40 ATyp sítě DCACProvedení jednotky spouští Tepelně-magnetickáTyp charakteristiky CVypínací schopnost 10... více
1 371.07 Kč bez DPH
Zadejte dotaz, upřesníme
1 659 Kč
Prodejna Ostrava 0 ks
ks
Vyberte si zvýhodněné balení
Množstevní slevy
Využijte chatovací okno a vyžádejte si další informace od prodejce
... zejména k dostupnosti zboží, pokud není ihned skladem
Kód: A9F07440
EAN: 3606480438844
Záruka: 12
Popis a parametry

Modulární jistič iC60H - 4P - 40A - char. C

ZÁKLADNÍ POPIS:
Řada Acti 9
Označení výrobku Acti 9 iC60
Typ produktu nebo součásti Miniaturní jistič
Označení přístroje IC60H
Popis pólů 4P
Počet chráněných pólů 4
[In] jmenovitý proud 40 A
Typ sítě DC
AC
Provedení jednotky spouští Tepelně-magnetická
Typ charakteristiky C

Vypínací schopnost 10000 A Icn podle EN/IEC 60898-1 při 400 V AC 50/60 Hz
42 kA Icu podle EN/IEC 60947-2 při 12...60 V AC 50/60 Hz
10 kA Icu podle EN/IEC 60947-2 při 440 V AC 50/60 Hz
15 kA Icu podle EN/IEC 60947-2 při 380...415 V AC 50/60 Hz
30 kA Icu podle EN/IEC 60947-2 při 220...240 V AC 50/60 Hz
42 kA Icu podle EN/IEC 60947-2 při 100...133 V AC 50/60 Hz
15 kA Icu podle EN/IEC 60947-2 při <= 250 V DC

Kategorie užití Kategorie A podle EN 60898-1
Kategorie A podle IEC 60898-1

Vhodný pro bezpečné odpojení Ano podle EN 60898-1
Ano podle EN 60947-2
Ano podle IEC 60898-1
Ano podle IEC 60947-2

Normy EN 60947-2
IEC 60898-1
IEC 60947-2
EN 60898-1
DOPLŇKY:
Frekvence sítě 50/60 Hz

Mez vypnutí zkratové spouště 8 x In +/- 20 %

[Ics] jmenovitá provozní 15 kA 50 % podle EN 60947-2 - 220...240 V AC 50/60 Hz
vypínací schopnost 7,5 kA 50 % podle EN 60947-2 - 380...415 V AC 50/60 Hz
5 kA 50 % podle EN 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % podle IEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % podle IEC 60947-2 - 380...415 V AC 50/60 Hz
5 kA 50 % podle IEC 60947-2 - 440 V AC 50/60 Hz
7500 A 75 % podle EN 60898-1 - 400 V AC 50/60 Hz
7500 A 75 % podle IEC 60898-1 - 400 V AC 50/60 Hz
21 kA 50 % podle IEC 60947-2 - 12...133 V AC 50/60 Hz
21 kA 50 % podle EN 60947-2 - 12...133 V AC 50/60 Hz
15 kA 100 % podle IEC 60947-2 - 180...250 V DC
15 kA 100 % podle EN 60947-2 - 180...250 V DC

Třída omezení 3 podle EN 60898-1
3 podle IEC 60898-1

[Ui] jmenovité izolační napětí 500 V AC 50/60 Hz podle EN 60947-2
500 V AC 50/60 Hz podle IEC 60947-2

[Uimp] jmenovité impulzní 6 kV podle EN 60947-2
výdržné napětí 6 kV podle IEC 60947-2

Signalizace polohy kontaktu Ano
Typ ovládání Páčka
Místní signalizace Signalizace vypnutí poruchou
Upevnění Lišta DIN

Rozteč 9 mm 8
Výška 91 mm
Šířka 72 mm
Hloubka 78,5 mm
Hmotnost přístroje 0,5 kg

Barva Bílá
Mechanická životnost 20000 cykly
Elektrická životnost 10000 cykly

Připojení - svorky Dvojitá svorka (horní nebo dolní) 1…35 mm2 pevný
Dvojitá svorka (horní nebo dolní) 1…25 mm2 ohebný

Délka odizolování vodiče 14 mm pro horní nebo dolní připojení
Kroutící moment 3,5 N.m horní nebo dolní
Proudový chránič Samostatný blok

PROSTŘEDÍ:
Stupeň krytí IP IP20 podle IEC 60529
IP20 podle EN 60529
Stupeň znečištění 3
Kategorie přepětí IV
Tropikalizace 2
Relativní vlhkost 95 % při 55 °C
Provozní teplota -35…70 °C
Teplota okolí pro uskladnění -40…85 °C

UDRŽITELNOST:
Stav udržitelné nabídky Green Premium produkt
Směrnice EU RoHS V souladu
Neobsahuje rtuť Ano
Informace výjimce o RoHS Ano

WEEE Na trzích Evropské unie musí být produkt likvidován podle pokynů pro zvláštní sběr odpadu a nikdy
se nesmí vyhazovat do odpadkových košů.
