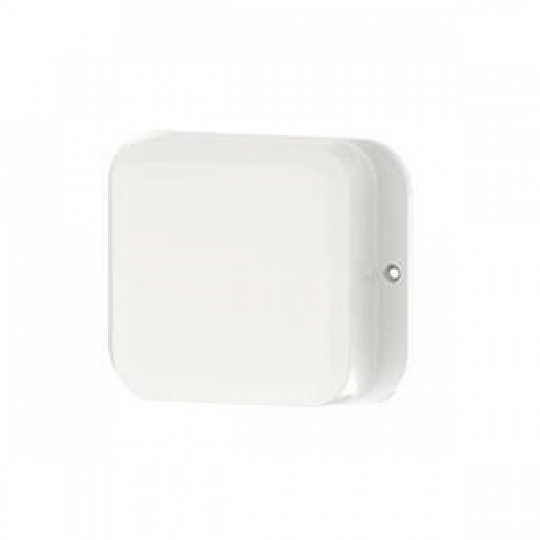

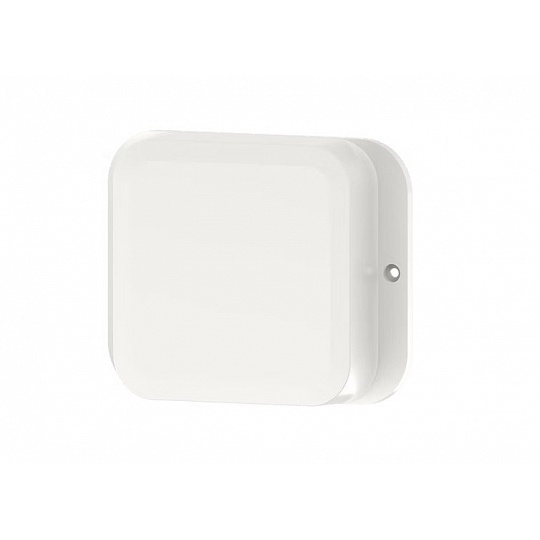

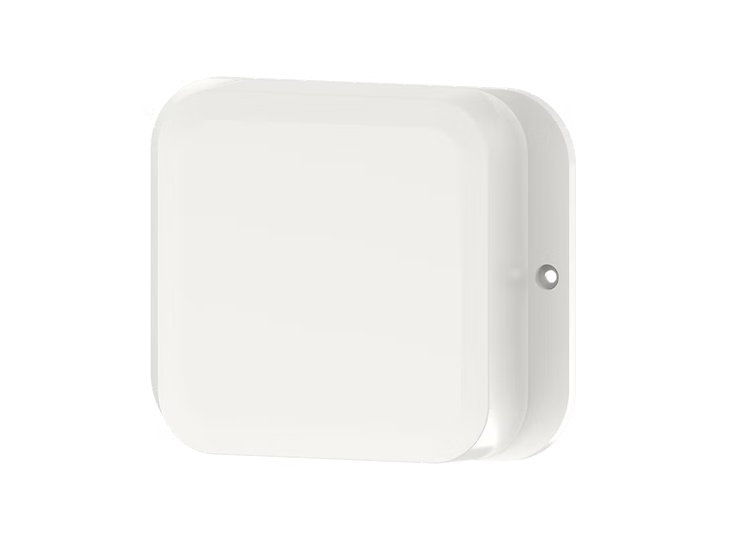

Mesh Anchor – Referenční bod pro přesné indoor určování polohy v síti Wirepas Mesh

Mesh Anchor je zařízení určené pro vytváření pevných referenčních bodů v síti
Wirepas Mesh. Slouží k podpoře přesné lokalizace majetku ve vnitřních prostorách
a zajištění spolehlivé komunikace v mesh síti. Je vhodný pro sklady, výrobní provozy,
nemocnice a další rozsáhlé objekty využívající indoor tracking.

Výhody řešení Wirepas Mesh

• Bezdrátová jednoduchost – bateriově napájená zařízení umožňují snadné nasazení bez nutnosti kabeláže a zajišťují dlouhodobý provoz.



• Spolehlivý provoz sítě – samoopravná (self-healing) mesh síť automaticky přesměruje komunikaci v případě přesunu zařízení, výpadku nebo odpojení uzlu.



• Komunikace bez SIM karet – zařízení spolu komunikují bez potřeby SIM karet a mobilních tarifů, což snižuje provozní náklady a zjednodušuje nasazení.



• Inteligentní síť 3 v 1 – gatewaye, anchory a Mesh tagy fungují v jedné síti, ve které si zařízení vzájemně předávají data a informace plynule proudí napříč celým systémem.

Možnosti využití

• Indoor sledování nářadí.


• Sledování zařízení a vybavení.


• Sledování zdravotnické techniky.


• Smart Manufacturing.


• Skladové a logistické aplikace.


• Lokalizace majetku ve velkých budovách.

Technologie Wirepas Mesh

• Podpora Wirepas Mesh 2,4 GHz (Stack v5.x).


• Frekvenční rozsah: 2,402 až 2,480 GHz.


• Rozestup kanálů: 2 MHz.


• BLE beaconing kanály:



  • CH37 (2,402 GHz)


  • CH38 (2,426 GHz)


  • CH39 (2,480 GHz)






• Maximální vysílací výkon EIRP: +7 dBm.


• Maximální vysílací výkon na výstupu: +4 dBm.

Funkce zařízení

• Opportunistic Anchor režim.


• BLE Beaconing.


• Podpora iBeacon.


• Podpora Eddystone.


• Vzdálená konfigurace a aktualizace prostřednictvím Mesh Network.

Elektronika

• Nordic nRF52832 SoC.


• ARM Cortex-M4 32bit CPU.


• Spotřeba při vysílání: 7,1 mA (0 dBm TX).


• Spotřeba při příjmu: 6,5 mA.


• Spotřeba v klidovém režimu: 3 µA.


• Spotřeba v klidovém režimu s aktivním akcelerometrem: 7 µA.

Napájení

• Napájení bateriemi.


• Vyměnitelné baterie.


• 4× AA (1,5 V alkalické).


• Doporučený typ: Panasonic LR6 nebo ekvivalent.


• Celková typická kapacita: 5600 mAh při 25 °C.

Obsah bateriového balení

• 4× AA baterie jsou součástí balení.


• Baterie jsou předinstalované v zařízení.


• Aktivace zařízení se provádí odstraněním izolačních pásků baterií.

Anténa

• Směrová plošná tištěná anténa.


• Zisk antény až 3 dB.


• Směrový vyzařovací diagram s poměrem Front-to-Back Ratio (FBR) 10 dB.

Technické parametry

• Materiál: ABS plast.


• Barva: bílá.


• Rozměry bez úchytů: 100 × 100 × 28 mm.


• Rozměry včetně montážních úchytů: 124 × 100 × 28 mm.


• Hmotnost: 197 g.

Konstrukce a montáž

• Boční montážní příruby pro 2× šroub M4.


• K dispozici volitelný plastový držák.


• Otevření zařízení pomocí 4 šroubů na zadním panelu.


• Krytí IP40.


• Třída hořlavosti UL94 V-0.

Provozní podmínky

• Provozní teplota: -20 °C až +60 °C.


• Životnost baterií se výrazně snižuje při teplotách pod 0 °C.


• Skladovací teplota s bateriemi: +10 °C až +30 °C.


• Skladovací teplota bez baterií: -40 °C až +85 °C.

Certifikace

• CE.
