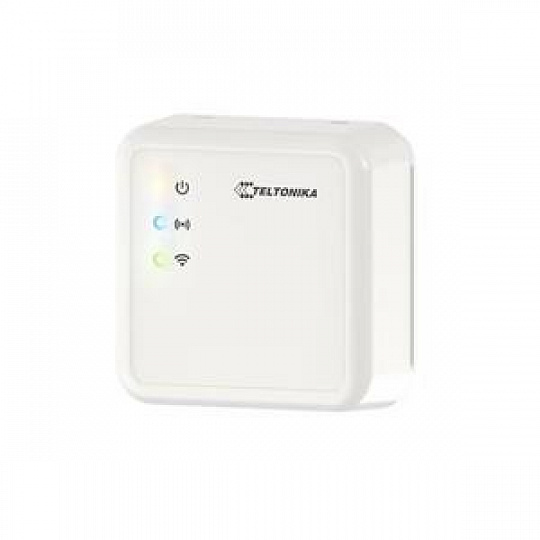

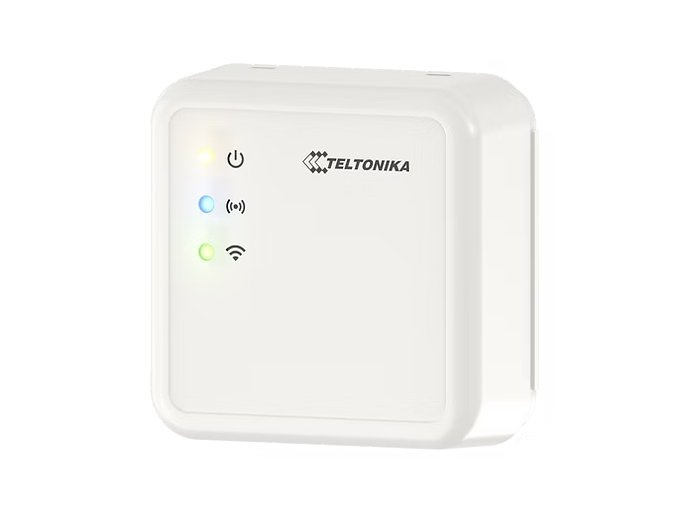

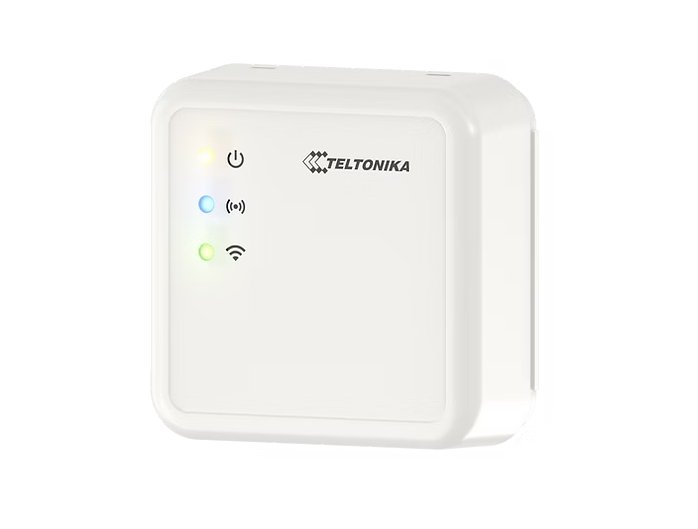

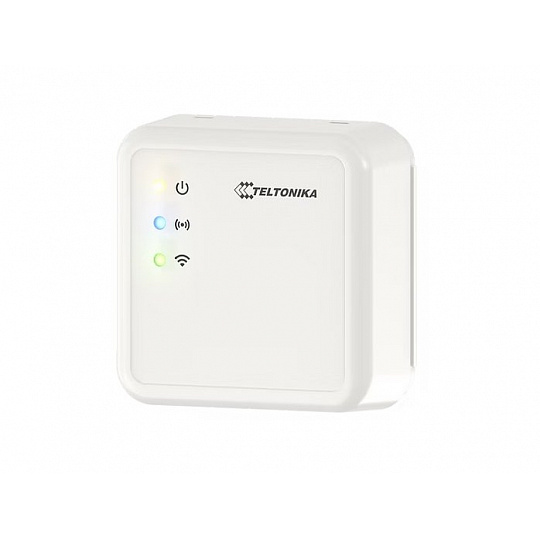

Mesh Gateway Wi-Fi – Brána pro sběr dat ze sítě Wirepas Mesh a jejich přenos do IoT platforem

Mesh Gateway Wi-Fi slouží jako komunikační brána mezi zařízeními Wirepas Mesh
a nadřazenou platformou. Zajišťuje sběr dat z Mesh zařízení, jejich agregaci
a následné odesílání prostřednictvím Wi-Fi připojení do cloudových nebo lokálních
IoT systémů. Díky kompaktním rozměrům a jednoduché instalaci představuje efektivní
řešení pro indoor lokalizační systémy a monitoring majetku.

Hlavní vlastnosti

• Sběr dat ze zařízení Wirepas Mesh.


• Přenos dat do IoT platforem prostřednictvím Wi-Fi.


• Okamžitá integrace do IoT systémů.


• Snížení nákladů na síťovou infrastrukturu.


• Kompaktní a nenápadné provedení.


• Podpora rozsáhlých indoor lokalizačních systémů.

Výhody řešení Wirepas Mesh

• Bezdrátová jednoduchost – nasazení bez potřeby rozsáhlé kabeláže a složité síťové infrastruktury.



• Spolehlivý provoz sítě – Wirepas Mesh využívá samoopravnou síťovou strukturu umožňující spolehlivý přenos dat mezi zařízeními.



• Nižší provozní náklady – komunikace mezi zařízeními nevyžaduje SIM karty ani mobilní datové služby.



• Inteligentní síťové řešení – gatewaye, anchory a Mesh tagy vytvářejí jednotnou síť pro lokalizaci a monitoring majetku.

Možnosti využití

• Sledování skladových zásob.


• Indoor lokalizace majetku.


• Sledování zdravotnického vybavení.


• Monitoring výrobních provozů.


• Systémy sledování nářadí a techniky.


• Rozsáhlé Wirepas Mesh instalace.

Elektronika

• Platforma: Espressif Systems ESP32S3WROOM-1.


• Procesor ESP32-S3, Xtensa® dual-core 32bit LX7.


• Taktovací frekvence až 240 MHz.


• 384 kB ROM.


• 512 kB SRAM.


• Až 8 MB PSRAM.

Wi-Fi konektivita

• Wi-Fi IEEE 802.11 b/g/n.


• Frekvenční pásmo: 2,412 až 2,484 GHz.


• Šířka kanálu 20 MHz (802.11 b/g/n).


• Šířka kanálu 40 MHz (802.11n).


• Citlivost přijímače: -98 dBm (802.11b, 1 Mbps).


• Vysílací výkon až 20,5 dBm.


• Integrovaná Planar Inverted F anténa.


• Zisk Wi-Fi antény: 0 dBi.

Wirepas Mesh konektivita

• Wirepas Mesh 2,4 GHz.


• Podpora verze Wirepas Mesh v5.x (až 5.3).


• Nordic Semiconductor nRF52832 SoC.


• 32bit ARM Cortex-M4.


• Frekvenční rozsah: 2,402 až 2,480 GHz.


• Rozestup kanálů: 2 MHz.


• Citlivost přijímače: -96 dBm.


• Vysílací výkon až 4 dBm.


• Planar Inverted F anténa.


• Zisk antény: 2 dBi.

Uživatelské rozhraní

• LED indikace napájení.


• Wirepas LED indikace.


• Wi-Fi RGB LED indikace.


• Tlačítko pro obnovení továrního nastavení.

Napájení

• Napájení 5 V DC přes USB-C.


• Napájení 4,5 až 30 V DC přes interní dvoupólový konektor.


• Odnímatelný interní konektor kompatibilní se sérií Würth 301/3157.


• Zadní průchodka pro kabel o průměru 20 mm.


• Maximální proudový odběr 300 mA při 5 V DC.

Technické parametry

• Materiál: recyklovatelný ABS plast.


• Třída hořlavosti: UL94 V-0.


• Barva: bílá.


• Rozměry: 74 × 74 × 25,5 mm.


• Hmotnost: 50 g.

Konstrukce a montáž

• Kompaktní konstrukce s nacvakávacím předním a zadním dílem.


• Demontáž vyžaduje použití nástroje.


• Montáž pomocí oboustranné lepicí pásky nebo šroubů.


• Krytí IP40.

Provozní podmínky

• Provozní teplota: -20 °C až +65 °C.


• Skladovací teplota: -40 °C až +85 °C.

Certifikace

• CE.
